電氣成套設備低壓元器件安裝
電氣成套設備低壓元器件安裝
6.1刀開關
6.1.1按照不同規格,先裝閘刀手柄,對準上、下孔擰緊螺栓,螺桿同拉桿裝直。
6.1.2裝閘刀,選用與開孔相應的螺栓及闊邊墊圈,按圖樣要求進行裝配。
6.1.3閘刀底座是石棉板等絕緣材料時,需墊絕緣墊圈,安裝時要復平、裝準,不準許硬撬。
6.1.4刀開關只能垂直安裝,不允許水平安裝或倒裝,電流端連接于靜觸頭,負荷端連接于動觸頭,不允許反接。
6.1.5刀開關組裝后要進行調試,固定觸頭的鉗口應有足夠的壓力鉗住刀片,刀片與固定觸頭應成直線,刀開關在進行合閘操作時應靈活、可靠,校正后緊固有關連接部分。
6.2 塑殼式斷路器的安裝
6.2.1核對元器件是否符合圖樣要求,并按圖樣進行安裝,斷路器安裝如需打開斷路器蓋子,應注意斷路器內部零件不能散失,不準有任何異物落入斷路器內,若需拆卸斷路器內部元件,在裝配時應按拆卸時的相反順序裝上。
6.2.2斷路器安裝于支架或安裝板時,支架或安裝板應平整并有足夠的強度,不能傾斜超過5°。如果斷路器的裝配同面板操作機構間有配合位置要求時,必須注意斷路器與操作機構間的配合尺寸,要保證操作機構操作靈活、可靠。
6.2.3板后接線,斷路器安裝時必須注意絕緣距離;板前接線,斷路器裝在安裝板上時,也應注意絕緣距離。
6.2.4緊固螺栓時,應均勻用力,以防膠木底板因急聚彎曲而損壞。為防止飛弧造成短路,應將連接裸線包以絕緣護套。斷路器導電部分與配電裝置金屬部分間的距離不小于20mm。
6.2.5電源端的導線接在斷路器滅弧室的接線端上,而受電端的導線應接到動觸頭一端(如斷路器說明書上明確指出允許上、下進線,則電源端與負荷端可任意連接動觸頭或靜觸頭)。
6.3 框架式斷路器
6.3.1斷路器拆箱后應保留其說明書及其附件,出廠時隨機付上。
6.3.2檢查斷路器的規格是否符合圖樣要求,安裝斷路器架構應平整、牢固并有足夠的強度,并用螺栓固緊,以免由于安裝平面不平使斷路器或抽屜式支架受到附加力而引起變形,影響使用或互換,斷路器的接地點應與柜體接地點相連。
6.3.3手動檢查斷路器各部分動作的可靠性,電流、電壓脫扣器是否符合要求,閉合、斷開是否可靠,開關在閉合、斷開過程中,其可動部分與滅弧罩等零件無卡碰現象(注意:進行閉合操作時,欠電壓線圈應通以額定電壓或用螺栓緊固)。
6.3.4安裝時應嚴格遵守?cái)嗦菲鞯娘w弧距離及安全間距(說明書)(見表4),應考慮到預期短路電流對母排之間可能產生強大的電動力,而直接影響到斷路器進出線端,故必須用強度足夠的絕緣板條或母線夾在靠近斷路器處對母排予以緊固。
6.3.5按圖樣連結好控制裝置,在閉合操作前必須安裝好滅弧罩,并清除安裝過程中產生的塵埃及可能遺留下來的雜物(如金屬屑、導線、墊圈、螺栓等),調試時應按照使用說明書的要求進行。
6.4 互感器安裝
6.4.1安裝前必須進行外觀檢查,要求絕緣外殼無裂痕,鐵芯無銹蝕,澆注絕緣完好,附件齊全,油漆完好,接線柱頭平直,二次接線頭完好,標記清楚,銘牌規格符合要求。
6.4.2穿心式電流互感器的安裝位置應留有足夠的距離,以便于電纜穿過互感器中間孔后電纜頭的制作和接線。
6.4.3互感器安裝時,二次接線端子應朝向便于檢查的一側,且應按同極性方向安裝。
6.4.4互感器底座應接地
6.5 NT、RTO、R、RL系列熔斷器安裝
6.5.1熔斷器的規格應符合設計要求,更換應方便,熔斷指示易于觀察。
6.5.2 RL1系列螺旋熔斷器在安裝時,用電設備的連接線應接到金屬螺紋殼的上接線端,電源線接到瓷底座上的接線端。
6.6 接觸器,熱繼電器的安裝

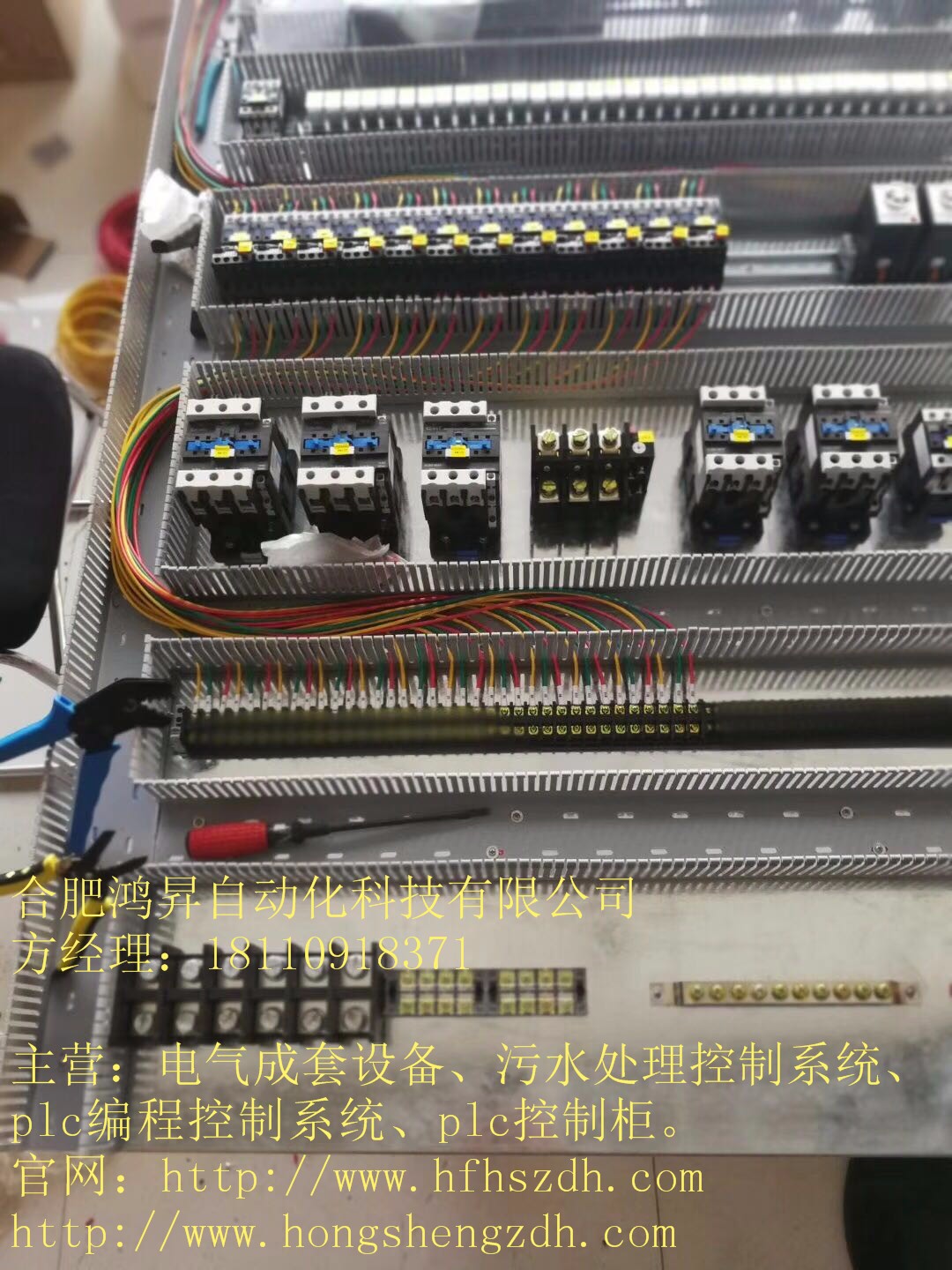

6.6.1交流接觸器常與熱繼電器及按鈕配合使用,按鈕安裝在裝置控制面板上,交流接觸器與熱繼電器安裝在裝置內底板上,安裝時按設計圖紙的尺寸要求進行安裝。
6.6.2檢查觸頭接合面應干凈、無損傷、毛刺等,吸引機構動作應靈活,銜鐵及鐵芯的螺栓應緊固,彈簧壓力應適當,吸引線圈的額定電壓應與回路電壓一致。
6.6.3安裝完畢后,應通電操作,檢查接觸器的動作情況,響聲是否正常,銜鐵和觸頭的吸合是否牢固等。
6.6.4接觸器的飛弧距離應滿足表5規定
6.7 電容器的安裝
6.7.1電容器安裝應留有足夠的空間,以利散熱。
6.7.2電容器柜應加裝強排風裝置(如電扇等)。
6.7.3安裝前應核對型號規格是否與圖樣要求一致
