電氣成套設備中導線顏色的講究

2019-03-13 13:48:53 合肥鴻昇自動化科技有限公司 閱讀

 電氣成套設備中導線顏色的講究

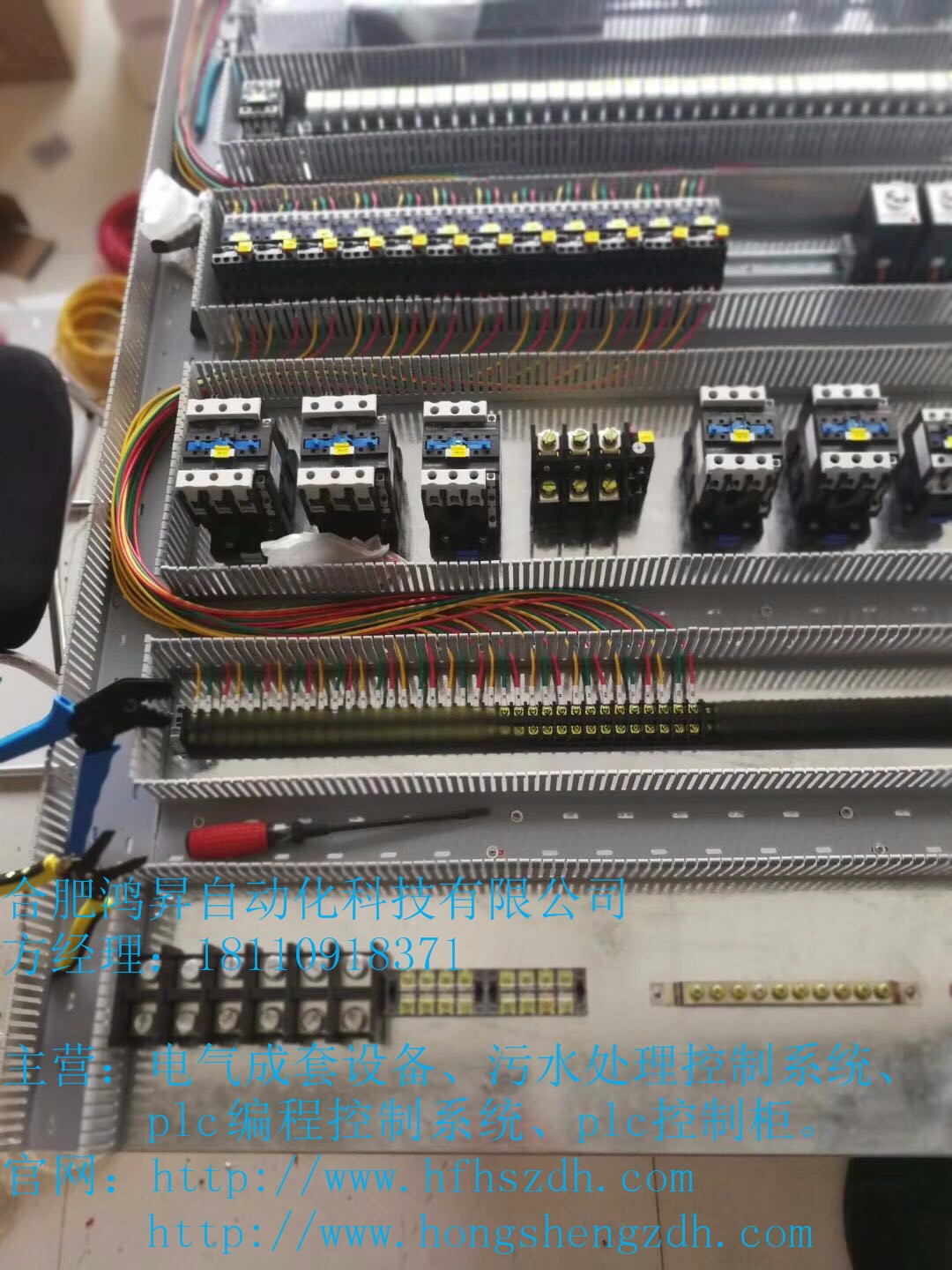

  依導線顏色標志電路時

  1、黑色:裝置和設備的內部布線。

  2、棕色:直流電路的正極。

  3、紅色:三相電路和C相;

  半導體三極管的集電極;

  半導體二極管、整流二極管或可控硅管的陰極。

  4、藍色:直流電路的負極;

  半導體三極管的發射極;

  半導體二極管、整流二極管或可控硅管的陽極。

  5、綠色:三相電路的B相。

  6、黃色:三相電路的A相;

  半導體三極管的基極;

  可控硅管和雙向可控硅管的控制極。

  7、白色:雙向可控硅管的主電極;

  無指定用色的半導體電路。

  8、淡藍色:三相電路的零線或中性線;

  直流電路的接地中線。

  9、黃和綠雙色(每種色寬約15~100毫米交替貼接):安全用的接地線

  10、紅、黑色并行:用雙芯導線或雙根絞線連接的交流電路。


  電氣成套設備依電路選擇導線顏色時

  1、交流三相電路的

  A相:黃色;

  B相:綠色;

  C相:紅色;

  零線或中性線:淡藍色;

  安全用的接地線:黃和綠雙色。

  2、用雙芯導線或雙根絞線連接的交流電路:紅黑色并行。

  3、半導體電路的半導體三極管的集電極:紅色;

  基極:黃色;

  發射極:藍色。

  半導體二極管和整流二極管的陽極:藍色;

  陰極:紅色。

  可控硅管的陽極:藍色;

  控制極:黃色;

  陰極:紅色。

  雙向可控硅管的控制極:黃色;

  主電極:白色。

  4、直流電路的正極:棕色;

  負極:藍色;

  接地中線:淡藍色。

  5、整個裝置及設備的內部布線一般推薦:黑色;

  半導體電路:白色;

  有混淆時:容許選指定用色外的其它顏色(如:橙、紫、灰、綠藍、玫瑰紅等)。

  6、具體標色時,在一根導線上,如遇有兩種或兩種以上的可標色,視該電路的特定情況,依電路中需要表示的某種含義進行定色。

  注:對于某種產品(如船舶電器)的母線,如國際上已有指定的國際標準,且與第2.1和2.3條的規定有差異時,亦允許按該國際標準所規定的色標進行標色。
