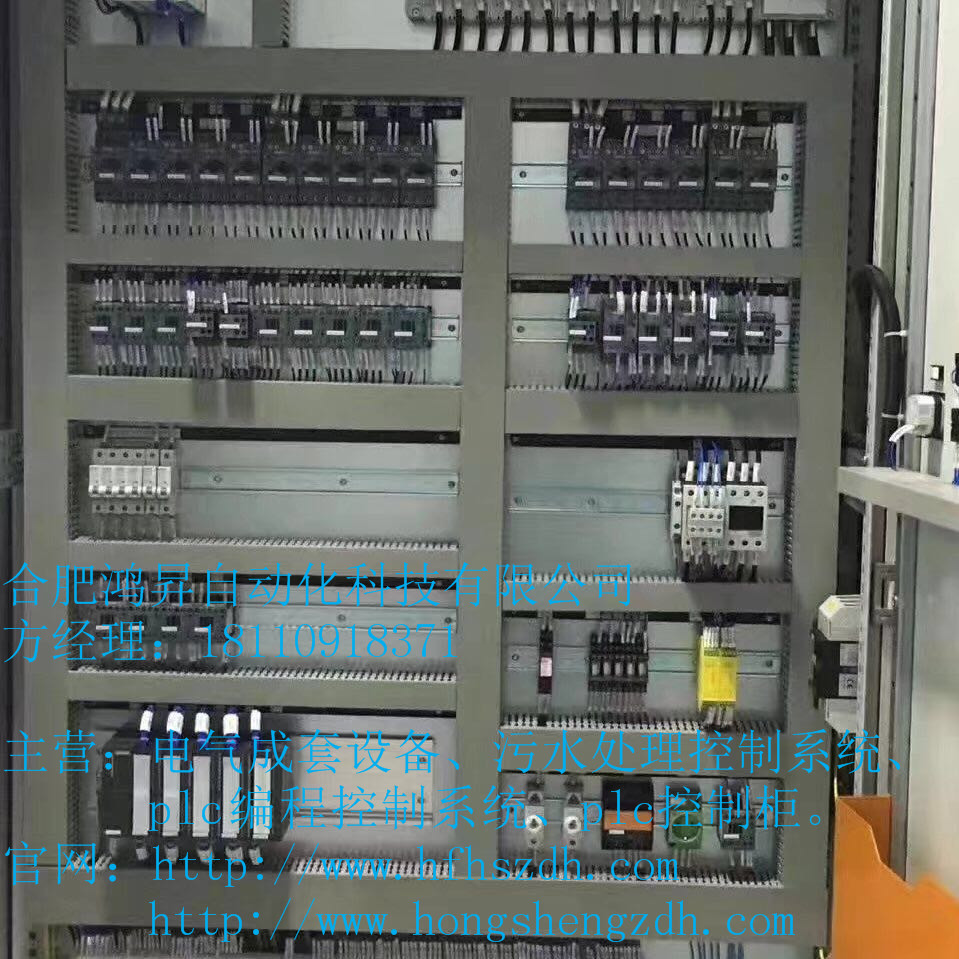

電氣成套設備高壓元器件安裝
電氣成套設備高壓元器件安裝
5.1 隔離開關,接地開關
5.1.1檢查開關主軸上螺釘是否松動,各部位螺栓是否松動,瓷瓶及觸頭,是否在運輸過程中錯位,如有錯位應調正。
5.1.2所有機械活動部位涂上潤滑油。
5.1.3將開關裝在所需的位置,該開關可垂直或水平安裝在柜內,相間中心距離公差為±1.5mm,三相不同期≤3mm,應注意開關在分、合閘時,其帶電部分對地絕緣距離不少于125mm。
5.1.4開關與操動機構聯接后,機構的分合閘位置與開關的分、合閘位置相一致。
5.1.5隔離開關,接地開關拐臂調整角度應符合產品的技術規(guī)定。
5.1.6隔離開關分閘后,其小的開距不少于150mm,動觸頭接觸面要求大于2/3。
5.1.7接地開關分閘后,其小的開距不少于125mm,動觸頭接觸面不少于2/3。
5.1.8開關與操動機構連接調整后,應連續(xù)操作10次,不允許有卡住或其它妨礙其動作的非正?,F象。
5.1.9接地刀專用接地銅質編織帶截面積不少于50mm2。
5.2 負荷開關
5.2.1檢查開關主軸上螺釘是否松動,各部位螺栓是否松動,瓷瓶及觸頭是否在運輸過程中有錯位,如有錯位應調正。
5.2.2所有活動部分涂上中性潤滑油。
5.2.3將負荷開關安裝在所需的位置,負荷開關應垂直安裝在柜內。相間中心距離公差為±1.5mm,應注意開關在分、合閘時其帶電部分對地的絕緣距離不小于125mm。
5.2.4開關與操動機構聯接后,機構的分、合位置應與開關的分合位置相一致。
5.2.5負荷開關合閘時,動、靜觸頭連接應可靠、準確,分閘時,三相的滅弧刀片后于主動觸頭跳離靜觸頭,且三相同期性滿足技術條件的要求(本條不適用于真空負荷開關)。
5.2.6負荷開關,拐臂調整角度應符合產品的技術規(guī)定。
5.2.7負荷開關與機構連接調整后,應進行10次操作,不允許有卡住或其它妨礙其動作的非正?,F象。
5.2.8負荷開關分閘后,其小對地開距不小于125mm,接觸面要求大于2/3。
