電氣成套設備元件安裝要求有哪些

2019-03-13 11:51:40 合肥鴻昇自動化科技有限公司 閱讀

  電氣成套設備元件安裝工藝大全

  1.適用范圍

  本守則適用于高低壓開關柜(屏、臺、箱)等成套開關設備的元器件安裝。

  2.工具

  氣動槍、拉鉚槍、電工刀、螺絲刀、鋼絲鉗、尖嘴鉗、圓夾鉗、扳手、(挫刀)、小錘、橡皮錘或尼龍錘、鋼卷尺、直尺、鋼鋸、萬用表。

  3.操作前準備工作

  3.1 所領用的各種元器件必須是經過檢查合格的產品,并附有生產廠合格標簽方能進行領用與安裝。(注:合格證和說明書出廠時隨機附上)

  3.2查對制造規范,核對電器元件型號、規格、數量與制造規范要求是否相符。

  3.3備齊所有的安裝元器件及緊固件。

  3.4領用緊固件,需用專用緊固件車、盒,不得隨便用其它物件代替。


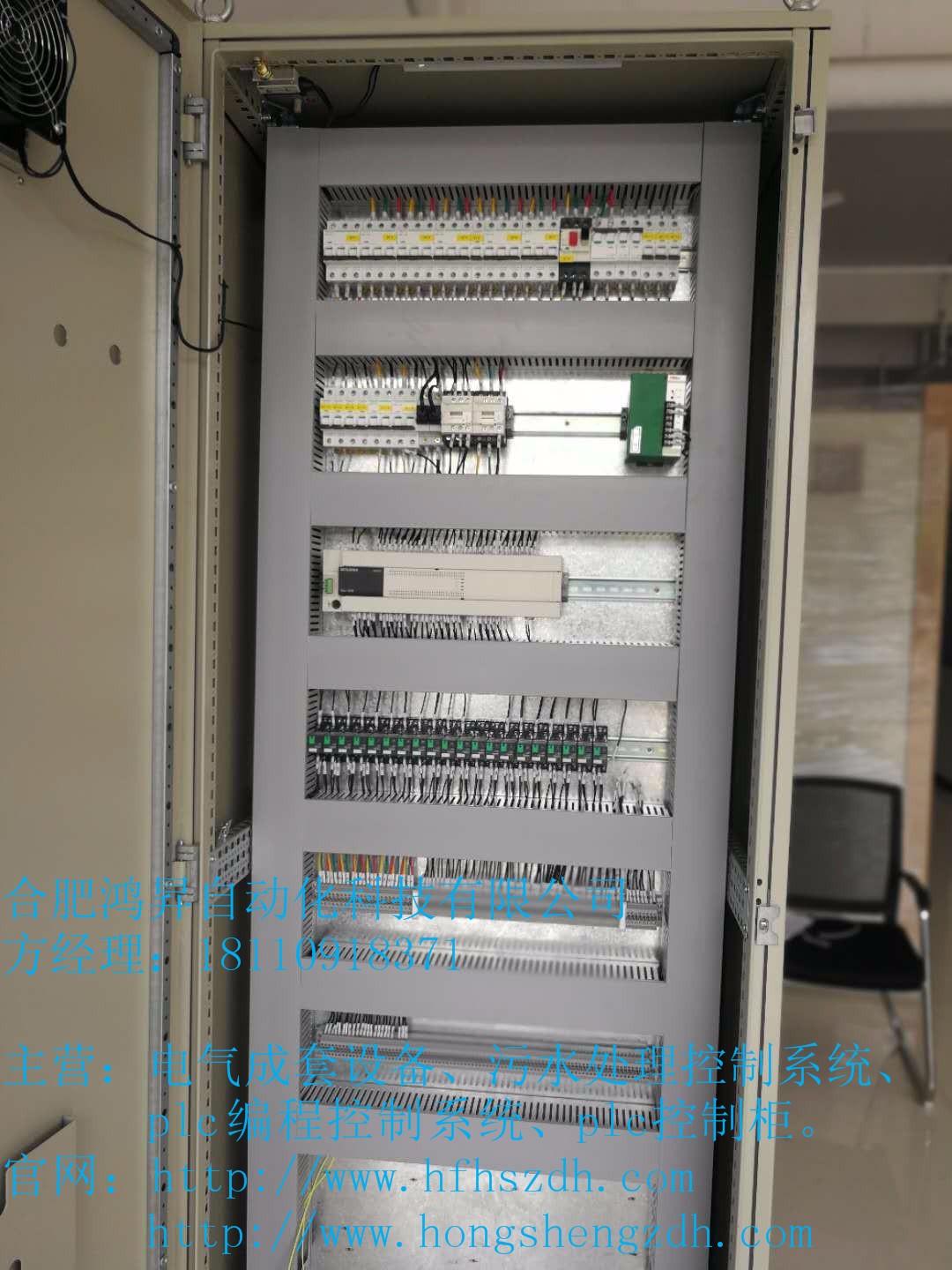

  4. 安裝要求

  4.1 元器件安裝必須按施工接線圖、按標準、按工藝文件進行安裝。

  4.2元器件的安裝應排列整齊、美觀,面板后的元器件安裝應便于接線、檢測和維護。

  4.3 低壓柜一、二次出線位置,元器件安裝位置距地面不得小于250mm以上,環境條件不允許時必須與有關部門協商解決,高壓柜出線端面距地不低于700mm。

  4.4 在強電系統中選用的弱電元件應加雙重絕緣保護措施(即在元器件與安裝板之間加裝絕緣板)。

  4.5 顯示元件及按鈕的顏色排列見二次配線工藝守則。

  4.5.1在同一工程中,客戶對顯示元件及按鈕排列有特殊要求的,應按客戶要求進行安裝;無特殊要求時,可按本公司規定執行。

  4.6 所有元器件應按照其制造廠規定的安裝使用說明書(包括使用條件、安裝尺寸、飛弧距離、維護、拆卸滅弧罩所需要的空間和手動操作等)進行安裝,對于手動操作開關的安裝,必須保證開關產生的電弧對操作者不產生危險。

  4.7 所有元器件均應牢固地固定在骨架、支架上或面板上。

  4.8 元器件安裝應使其正常功能不致由于相互作用而受損害或誤動作(例如:發熱、電弧、功能量場等)。

  4.9 電器組件安裝孔所用的緊固件大小及數量應按照圖樣及組件安裝孔要求進行選擇,并且不能有松動或自動脫松的現象,緊固件緊固后,螺栓露出不超過1~5牙,以2~3牙為宜。

  4.10 配電裝置所選用的絕緣子不能有破裂及表面磨損現象,以免影響其絕緣性能。

  4.11 配電裝置中,所有的接地裝置必須清除其接觸面的銹跡及漆污,使接地點與柜體能可靠接地。

  4.12 組裝元器件需進(上)屏工作時,必須脫鞋(上屏指上屏頂及屏內),并鋪墊塑料或橡膠墊。

  4.13 高壓一次元件安裝總則

  4.13.1 技術文件是否齊全,名牌額定技術參數是否符合施工接線圖要求。

  4.13.2 檢查高壓元件在運輸過程中所有部件、附件、備件是否齊全,無損傷,變形及銹蝕。

  4.13.3 中壓空氣柜空氣絕緣距離不小于125mm,爬電距離不小于230mm。

  4.13.4 清除產品內灰塵,污物,仔細擦試絕緣子及底架上灰塵。

  4.14 低壓元器件安裝總則

  4.14.1 元器件安裝必須滿足說明書中規定的飛弧距離要求。

  4.14.2 低壓柜空氣絕緣距離:主回路不小于20mm,爬電距離20mm;功能單元,爬電距離≥12mm,電氣間隙≥10mm。

  4.14.3技術文件是否齊全,名牌額定參數是否符合施工接線圖要求。

  4.14.4低壓元件在運輸過程中,所有部件、附件、備件是否齊全,無損傷、變形和銹蝕。
