甲醇制烯烴廢水的“近零排放”工藝
1.有機廢水處理工藝
生化單元設計規模為350m3/h,進水為甲醇制烯烴(MTO)凈化廢水、低濃度污水、PP/PE造粒水、生活污水和初期污染雨水等。MTO工藝生產輕質烯烴產品,同時副產約56%的水和少量油。MTO單元來水COD小于1500mg/L,BOD5大于600mg/L,油小于100mg/L..
污水處理處理有機工業廢水的主要工藝流程為預處理、活性污泥法和MBR法。MTO工藝廢水中的油主要以浮油、乳化油或分散油的形式存在,后續生化處理采用MBR工藝,對廢水中的油含量要求較高。采用臥式隔油池、渦凹?xì)飧『腿軞鈿飧」に?,去除水中的浮油、乳化油、分散油、懸浮物和比重較大的雜質。經過兩級氣浮處理后,出水含油量降至20 mg/L以下,在兩級氣浮池前投加聚合氯化鋁(PAC)和聚丙烯酰胺(PAM)對廢水中的乳化油進行破乳,增強氣浮效果。

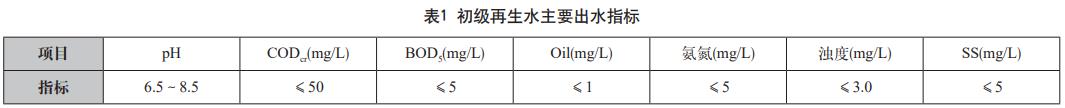

水解和酸化用于生物化學的一部分。酸化池進水采用升流式布水,在污水上升過程中與填料充分接觸,增加了污水與微生物的接觸面積,提高了處理效率。將難降解、可能抑制生化的有機高分子物質轉化為小分子、易生物降解的中間體,提高污水的可生化性。曝氣池采用推流式布水,污水中大部分好氧污染物采用活性污泥法氧化分解。曝氣池出水自流進入MBR池,經平板膜過濾。由于膜的攔截作用,泥水分離,活性污泥回流至曝氣池進水端。MBR產水達到一級中水水質標準,主要用于補充循環水。主要指標見表1。
2.含鹽廢水處理工藝
鹽膜處理裝置的設計規模為350m3/h,主要處理循環水場的廢水和脫鹽站的含鹽廢水。主要污染物是硬度、堿度、可溶性固形物和含鹽量。進水的總硬度小于1150毫克/升,鈣硬度小于550毫克/升,總堿度小于500毫克/升

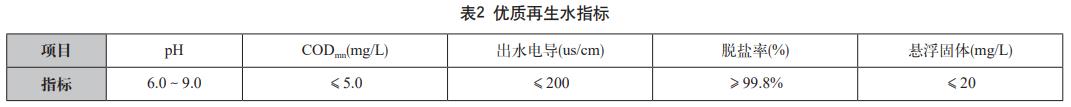

主要過程是調節均質后的含鹽廢水依次進入石灰乳注射池,控制反應pH在10.5-11之間,純堿注射池和混凝池與廢水中鈣、鎂的碳酸氫鹽反應,使Ca2+和Mg2+分別生成不溶性CaCO3和Mg(OH)2沉淀,降低臨時硬度。通過添加聚合硫酸鐵和絮凝劑(PAM),增加了礬花的密度,改善了沉淀效果。沉淀區設置斜管,提高沉淀效果。高效澄清池出水流入可變孔徑過濾器,進一步去除水中的懸浮物和膠體,產水濁度降至5NTU以下??勺兛讖竭^(guò)濾器的出水經自清洗過濾器過濾后,送至超濾裝置進一步去除膠體和懸浮物。超濾產水由水泵加壓,輸送至一級和二級鈉離子交換器去除硬度。出水硬度降低到40 mg/L以下,出水由反滲透供水泵加壓,通過保安過濾器,進入反滲透膜。在滲透壓的作用下,水分子穿過反滲透膜,成為產品水進入優質再生水箱。反滲透出水達到優質中水水質標準,用作循環水裝置和動力鍋爐的補充水。其主要指標見表2。
3.廢水“近零排放”工藝
本裝置包括一個處理能力為60t/h的蒸發單元和一個處理能力為8.3t/h的結晶單元,主要處理濃縮反滲透水、一級和二級鈉離子交換器再生廢液等。蒸發單元的主要進水指標為:電導率15000 ~ 30000μs/cm,總?cè)芙夤腆w小于25000mg/L,鈣硬化200 ~ 500 mg/L,氯離子小于。
該工藝主要采用“機械蒸汽再壓縮循環蒸發技術”、“晶種法技術”和“混合鹽結晶技術”。含鹽廢水膜處理單元的濃鹽水均質后,通過含鹽廢水輸送泵進入蒸發進料罐,加入硫酸調節pH值至5.5 ~ 6左右。濃鹽水與蒸發餾出液換熱至95℃后,進入脫氣塔,除去鹽水中的氧氣、CO2等不凝性氣體,避免進料在蒸發器中濃縮。脫氣后的濃鹽水進入蒸發循環泵入口,與循環鹽水混合。鹽水由蒸發循環泵從底部送至溢流箱。物料通過液體分布器均勻地分布到每個管束的內壁上,形成液膜,然后被來自蒸發器殼程的蒸汽加熱蒸發。鹽水箱與蒸汽和鹽水一起形成微小的硫酸鈣晶體,由鹽種循環泵輸送到旋風分離器,將鹽種從濃鹽水中分離出來,鹽種返回蒸發器。除霧器去除夾帶的水滴后,蒸汽被排出并輸送至蒸汽壓縮機。經壓縮、升壓后,進入蒸發器殼程繼續加熱鹽水。冷凝后的蒸汽冷凝液送至蒸餾液罐,然后送至板式換熱器與進料進行換熱。

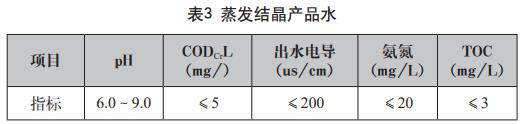

蒸發結晶產生的濃鹽水進入結晶器加熱閃蒸,蒸汽冷凝回收,濃鹽水經離心脫水機進行固液分離,固體進入危險廢物填埋場。蒸發結晶產生的蒸餾液經過活性炭過濾器和離子交換器,去除微量有機物和氨氮,產水水質達到優質中水的質量標準,可作為電廠的循環水和補充水。產品水控制指標見表3。
4.技術特點和優勢
(1)對不同的廢水進行分類預處理,有針對性地去除污染物,保證后續裝置的穩定運行,同時降低單體設計規模和投資成本。
(2)采用先進技術和MBR膜高精度過濾,保證產水水質,實現廢水“零排放”。
(3)反滲透裝置采用高效過濾膜組件,具有脫鹽率高、抗污染能力強、回收率高的特點。
(4)采用強制循環降膜蒸發技術和鹽種技術防止換熱器表面結垢。
(5)采用蒸汽壓縮循環技術,減少蒸汽消耗,節約運行費用。
5.結論
該項目已穩定運行四年,各項指標穩定,產水合格,全過程完全實現了廢水“近零排放”。甲醇制烯烴(MTO)工藝是以煤或天然氣合成的甲醇為原料生產低碳烯烴的化工技術。工藝技術的改進對保證低碳烯烴的穩定供應具有重要意義。隨著煤化工的快速發展,對煤化工污水處理的技術要求越來越嚴格。我們需要不斷探索和積累,尋求一套高效、抗沖擊、穩定的工藝流程,實現污水連續穩定的“零排放”,從而更好地推動煤化工的發展。(來源:國家能源集團神華榆林能源化工有限公司)
