plc控制柜的組成有哪些

　　PLC控制柜簡介

　　PLC控制柜是指可編程控制柜，控制柜指成套的控制柜，可實現電機，開關的控制的電氣柜。PLC控制柜具有過載、短路、缺相保護等保護功能。

　　PLC控制柜可完成設備自動化和過程自動化控制，實現完美的網絡功能，性能穩定、可擴展、抗干擾強等特點，是現代工業的核心和靈魂。可以根據用戶需求量身設計PLC控制柜、變頻柜等，滿足用戶要求，并可搭配人機界面觸摸屏，達到輕松操作的目的。設備更可與DCS總線上位機modbus、profibus等通訊協議的數據傳輸；工控機、以太網等實現的控制和監控。

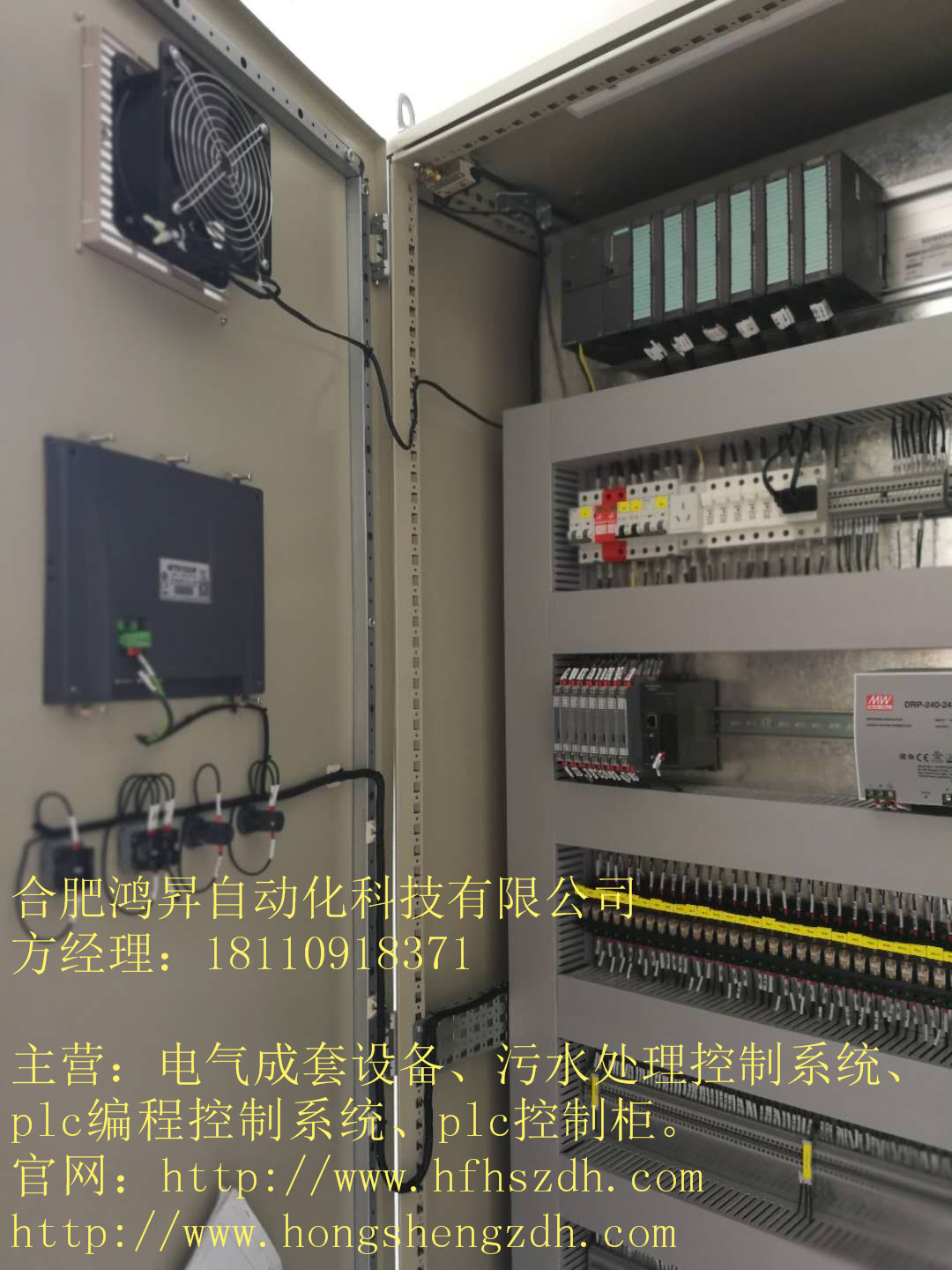

　　PLC控制柜結構

　　電源

　　一個24VDC的開關電源，大多數的PLC都是自帶24VDC的電源，根據是否確實需要來定是否要這個開關電源。

　　空氣開關

　　一個總的空氣開關，這個是整個柜體的電源控制。相信每個柜子都必須要有的一個東西。

　　PLC

　　這個要根據工程需要選擇。打個比方如果工程小可以直接就是一個一體化的PLC但如果工程比較大可能就需要模塊、卡件式的，同時還可能需要冗余（也就是兩套交替使用）。

　　接線端子

　　這個肯定是每個柜子都必不可少的東西根據信號數量可以配置。如果只是一個單純的PLC控制柜基本就是需要這些玩意，如果你的控制柜內還需要有其他的東西就看情況增加。比方說你有可能要對某些現場的儀表或者小控制箱供電，可能你就得要增加空開數量?；蛘吣阋狿LC接至上位機，可能就需要增加交換機什么的。視情況而定。

　　繼電器

　　一般PLC是可以直接將指令發到控制回路里，但也可能先由繼電器中轉。打個比方，如果你PLC的輸出口帶電是24VDC的，但是你的控制回路里畫的圖需要PLC供的節點卻是220VAC的，那么你就必須在PLC輸出口加上一個繼電器，即指令發出時繼電器動作，但后讓控制回路的節點接到繼電器的常開或常閉點上。也是根據情況選擇是否使用繼電器。

　　PLC控制柜的使用條件

　　防護等級：IP41或IP20

　　供電電源：DC直流24V，單相交流220v，（-10%，+15%），50HZ

　　環境條件：環境溫度在0℃-55℃，防止太陽光直接照射；空氣的相對濕度應小于85%（無凝露）。遠離強烈的震動源，防止震動頻率為10-55HZ的頻繁或連續震動。避免有腐蝕和易燃的氣體。

　　PLC控制柜接線

　　一個系統生產線的正常運行，電氣plc和從站相當于人的心臟和血管，誰也離不開誰，但是要想心臟正常運行和血管正常的流動，那么必須從基礎做起----接線。

　　接線在PLC-cpu模板接線，前連接器端子接線必須要壓鼻子，可以用0.75平方和1平方的，如果接線到前連接線壓線松動或者虛連那么會影響整個系統的穩定性。

　　電源分為220V和24V，信號線分數字量輸入和輸出，信號線和電源線在接線端子內要壓鼻子，還有要用固定螺絲鎖緊，并用手拉一拉是否牢固。
