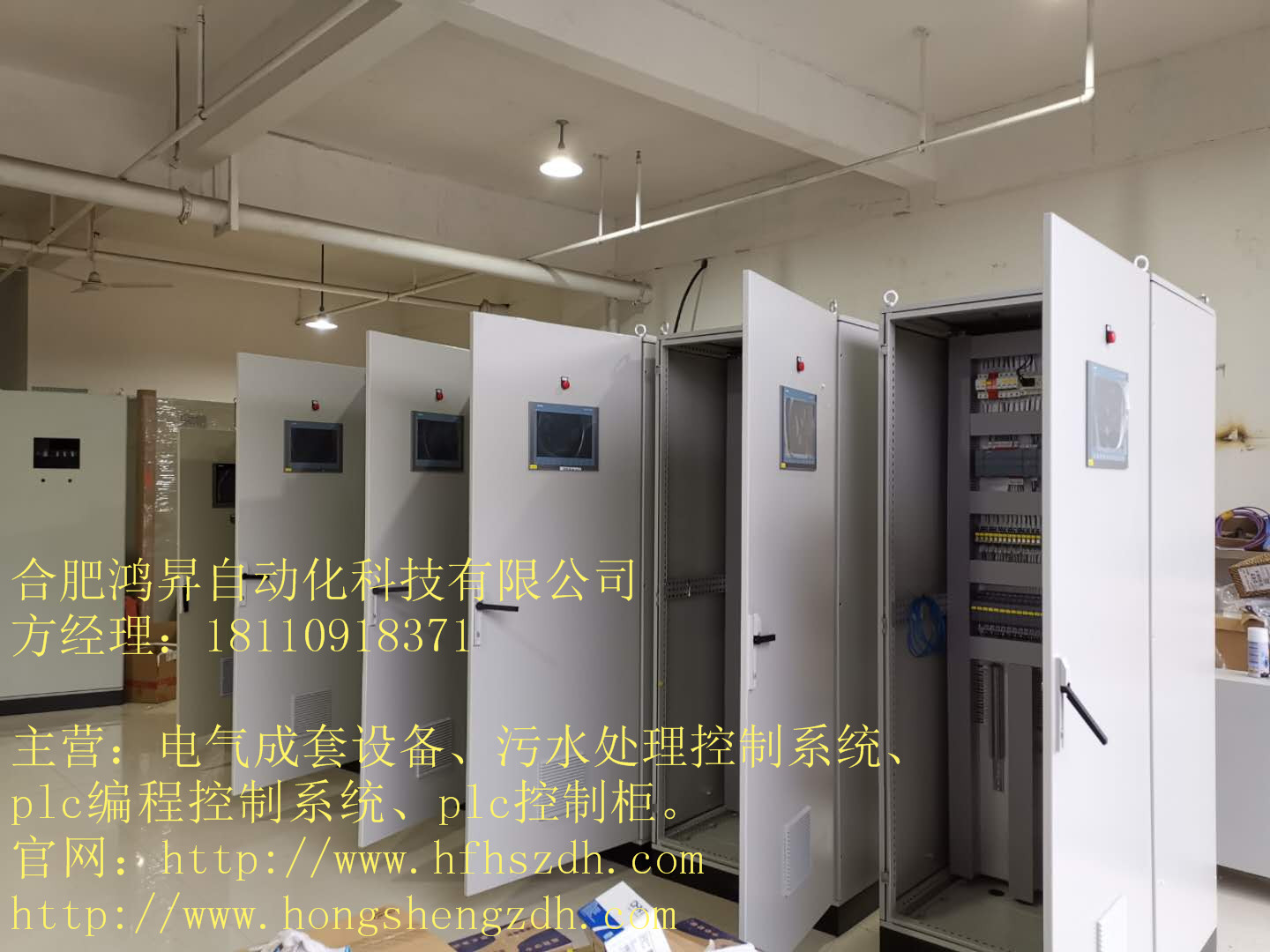

plc控制系統設計的步驟

　　一、分析被控對象并提出控制要求

　　詳細分析被控對象的工藝過程及工作特點，了解被控對象機、電、液之間的配合，提出被控對象對plc控制系統的控制要求，確定控制方案，擬定設計任務書。

　　二、確定輸入／輸出設備

　　plc控制系統的控制要求，確定系統所需的全部輸入設備（如：按紐、位置開關、轉換開關及各種傳感器等）和輸出設備（如：接觸器、電磁閥、信號指示燈及其它執行器等），從而確定與PLC有關的輸入/輸出設備，以確定PLC的I/O點數。

　　畫出系統其它部分的電氣線路圖，包括主電路和未進入可編程控制器的控制電路等。

　　由PLC的I/O連接圖和PLC外圍電氣線路圖組成系統的電氣原理圖。到此為止系統的硬件電氣線路已經確定。

　　三、程序設計

　　1、程序設計

　　根據系統的控制要求，采用合適的設計方法來設計PLC程序。程序要以滿足系統控制要求為主線，逐一編寫實現各控制功能或各子任務的程序，逐步完善系統指定的功能。除此之外，程序通常還應包括以下內容：

　　2、程序模擬調試

　　程序模擬調試的基本思想是，以方便的形式模擬產生現場實際狀態，為程序的運行創造必要的環境條件。根據產生現場信號的方式不同，模擬調試有硬件模擬法和軟件模擬法兩種形式。

　　1）硬件模擬法是使用一些硬件設備（如用另一臺PLC或一些輸入器件等）模擬產生現場的信號，并將這些信號以硬接線的方式連到PLC系統的輸入端，其時效性較強。

　　2）軟件模擬法是在PLC中另外編寫一套模擬程序，模擬提供現場信號，其簡單易行，但時效性不易保證。模擬調試過程中，可采用分段調試的方法，并利用編程器的監控功能。

　　四、聯機調試

　　聯機調試是將通過模擬調試的程序進一步進行在線統調。聯機調試過程應循序漸進，從PLC只連接輸入設備、再連接輸出設備、再接上實際負載等逐步進行調試。如不符合要求，則對硬件和程序作調整。通常只需修改部份程序即可。

　　全部調試完畢后，交付試運行。經過一段時間運行，如果工作正常、程序不需要修改，應將程序固化到EPROM中，以防程序丟失。
