而電費是企業的大成本，企業領導認識到節能降耗、降低運營成本才是生存發展之道。聯系多家節能服務公司開展節電工作規劃，終采用了合肥一家節能服務公司合肥鴻昇自動化科技有限公司，從設備運行效率提升、工藝優化管控、管理策略?xún)?yōu)化三個方面進行了節電改造，并對企業的穩定生產提供了保障措施。小編合肥自動化鴻昇科技針對蕪湖某水廠進行污水處理監控改造做以下介紹：污水處理控制系統行業一般采用BOT運行模式，該模式下成本的降低意味著收益的提高。
PLC通過程序指令控制半導體電路，實現控制，速度快，程序指令執行時間在微秒級，不存在接觸抖動問題。從控制速度的角度看，繼電器控制系統依靠機械觸點的作用來實現控制，工作頻率低，機械觸點也存在抖動問題。
plc溫濕度控制系統
這些程序相對獨立，一般在程序設計基本完成時再添加。初始化程序的主要內容有：對某些數據區、計數器等進行清零，對某些數據區所需數據進行恢復，對某些繼電器進行置位或復位，對某些初始狀態進行顯示等等。2.程序模擬調試程序模擬調試的基本思想是，以方便的形式模擬產生現場實際狀態，為程序的運行創造必要的環境條件。它可以避免由于非法操作而引起的控制邏輯混亂。保護和連鎖是程序中不可缺少的部分，必須認真加以考慮。2）軟件模擬法是在PLC中另外編寫一套模擬程序，模擬提供現場信號，其簡單易行，但時效性不易保證。2）檢測、故障診斷和顯示等程序。模擬調試過程中，可采用分段調試的方法，并利用編程器的監控功能。程序設計 1.程序設計根據系統的控制要求，采用合適的設計方法來設計PLC程序。在PLC上電后，一般都要做一些初始化的操作，為啟動作必要的準備，避免系統發生誤動作。程序要以滿足系統控制要求為主線，逐一編寫實現各控制功能或各子任務的程序，逐步完善系統指定的功能。除此之外，程序通常還應包括以下內容：1）初始化程序。根據產生現場信號的方式不同，模擬調試有硬件模擬法和軟件模擬法兩種形式。 3）保護和連鎖程序。1）硬件模擬法是使用一些硬件設備（如用另一臺PLC或一些輸入器件等）模擬產生現場的信號，并將這些信號以硬接線的方式連到PLC系統的輸入端，其時效性較強。
由PLC的I/O連接圖和PLC外圍電氣線路圖組成系統的電氣原理圖。 2.設計PLC外圍硬件線路畫出系統其它部分的電氣線路圖，包括主電路和未進入可編程控制器的控制電路等。到此為止系統的硬件電氣線路已經確定。分配I/O點并設計PLC外圍硬件線路1.分配I/O點 畫出PLC的I/O點與輸入／輸出設備的連接圖或?qū)?yīng)關系表，該部分也可在第２步中進行。
在用電管理方面，用戶使用合肥鴻昇自動化科技節電系統的電能分析功能，可直接查看各種電能數據，如電壓、電流、功率因數、有功、無功、視在、電度等。該企業當前能耗值距離先進企業值已更近一步，合肥鴻昇自動化科技有限公司在該企業電耗水平邁向先進行業的過程中持續提供技術支持。系統運行一年后為該企業帶來綜合經濟效益16.87萬元，該系統投資成本25萬元，18個月即可回收成本，系統運行20年可帶來經濟效益337萬元。
定義。根據工控系統易于連接、功能擴展的原則，設計了可編程控制器及其外部設備。它使用一類可編程存儲器作為內部存儲程序，執行邏輯操作、順序控制、定時、計數和算術操作以及其他面向用戶的指令，并通過數字或模擬輸入/輸出控制各種類型的機械或生產過程?？删幊炭刂破?PLC)是一種專門為工業應用而設計的數字化操作的電子系統。
玉樹囊謙縣plc控制系統
示范區130畝土地主要由固定噴灌區、大鵬滴灌區、開放微灌區、草坪噴灌區和低壓管道灌溉區組成。控制中心根據需要的出水口數量確定開啟電磁閥的數量，自動或手動啟動灌溉。自動控制系統主要采用PC機遠程控制一臺水泵、四臺壓力泵和36個電磁閥，實現多種灌溉方式。每個進料噴嘴配備一個用戶給水信號開關。相應的電磁閥實現供水，當達到預定灌溉水量時，可以自動停止或關閉電磁閥。整個控制系統由三個現場控制單元組成。主管上有36個進料噴嘴。在電磁閥控制后，連接支管。整個灌區采用自動電話控制系統。每個現場控制單元由繼電器輸出模塊、數字輸入模塊、開關電源、控制電源等組成，根據系統要求，系統每16個控制變量采用一個現場控制單元。當用戶需要供水時，控制中心會有相應的聲光報警提示。節水灌溉自動化控制系統的總體結構如圖1所示。主要采用滴灌、噴灌、微噴灌和低壓管道灌溉四種灌溉方式。主管沿泵站出口灌區設置，主管沿主管設置。主管道出口設置電磁閥及信號接收設備，通過電纜傳輸至泵房控制中心。控制中心可以遠程控制泵和相位。
通過這些儀器的檢測值，可以自動調節和控制工藝設備的合理運行。這些自動儀表不僅在指導污水處理過程中發揮著不可替代的作用，而且可以對多工藝處理過程進行監測和報警，保證生產和設備的安全，對提高相關管理部門的檢測指標也有著重要的作用。由此可見，自動儀表在污水處理過程中起著重要的作用，是計算機控制的前提和自動控制的基本環節。通過這些測量?jī)x器獲得的各種工藝檢測參數，可以對過程中的各種工藝設備進行控制，協調供需關系、系統組成和污水處理工藝，使各種設備和設施得到更充分、合理的使用。其中，溶解氧值、曝氣率等重要工藝參數是保證過程自動控制的重要保證。在污水處理控制系統的過程中，無論采用何種工藝，都要檢測出大量的參數。因此，目前大型生活污水處理廠或工藝污水處理廠一般配備液面、液位差、流量、壓力、pH值、溫度、溶解氧、污泥濃度、氧化還原電位、污泥界面、在線BOD、在線COD、在線氨氮、在線總磷等自動儀表。
儀表設計應考慮環境的適應性，特別是當傳感器直接與污水和污泥介質接觸時，更容易發生腐蝕和結垢，因此，應盡量選用非接觸式、非阻塞式膜片、電磁式、可清洗的傳感器（如超聲波、電磁式等），在儀表設計中，應盡可能選用連續流動拆卸、維護周期長的儀表，便于維護和管理。污水處理儀器儀表的設計和配置必須考慮安全措施，由于污水處理環境惡劣，許多現場儀表都處于地下或露天環境中，有些儀表還浸泡在污水中，地下儀表、污水浸泡儀表選用IP68，室外儀表選用IP65，并根據儀表的具體考慮設置儀表保護箱，北方等低溫地區也應考慮保溫措施。儀表設計應優先選用節能型儀表產品，在特殊場合的儀表設計中，應考慮儀表的防爆性能，對于雷區污水處理廠，儀表變送器的電源和信號傳輸至plc的輸出端應與防雷器連接，以保證系統的安全可靠，對于泥區的儀器儀表，泥區空氣中沼氣的比例很大，儀表配置應選用本安型儀表，連接電器時，本安型防爆系統應由安全柵組成，安全網和電源都在安全區，在選擇安全柵的型式時，必須注意其防爆等級和生產廠家是否有防爆合格證，。盡量選用高精度、高穩定性、免維護或低維護的智能儀表，為便于生產過程中的現場檢查和儀表維護，設計中可采用帶現場顯示的變送器，同時盡量注意儀表的性?xún)r(jià)比。
自動化工程溫控、數控、現場總線、集中控制、遠程控制、PLC程序控制、變頻調速、軟啟動、工控組態軟件、污水處理控制系統、工業自動化設備生產線等；公司技術力量雄厚，為您提供設計、安裝、plc編程控制系統、單片機開發、整機調式及設備保養等一條龍服務，承接各種自動化工程。

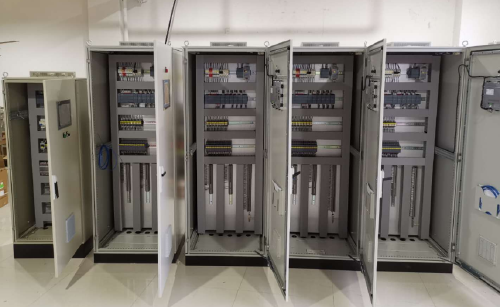

電源要求三相五線制供電，柜的外殼、設備外殼必須接地?！ ⊥ǔ?a title='PLC控制柜' target='_blank' href='http://www.300767.com/news/188-cn.html' class='seolabel'>PLC控制柜排布由上到下為PLC，繼電器，接觸器，即由弱到強的順序，這樣方便控制元件到驅動元件的接線，邏輯層次清晰。plc控制器安裝在中間位置，小型繼電器；接觸器等元件安裝在下側的原因是方便布線，下側是接線端子排；另線排、接地線排。接線端子排在下，方便進出線，減少?gòu)?qiáng)電信號線在柜內的盤桓?！ 〔季值幕驹瓌t是盡量回避強、弱電集中安裝，如果柜內空間允許，可以分區塊按單元布局，所連接的導線盡量短，強、弱電導線盡量不在一個線槽中敷設，接地線的敷設應該按電源進側--動力負載接地（變頻器）--各單元接地--信號接地的順序排布。
SFC67和SFC68系統功能調用時間，VAR_ADDR填補數據地址區參數，P＃DB1.XXX字節n對應于是S7-200VB XX到VB（XX +n）的數據區的存儲區域。在S7-300只需要調用系統功能X_GET（SFC67）和X_PUT在OB1（SFC68），可以實現S7-300和S7-200之間的通信。使用S7-200和S7-300MPI，S7-200程序之間的通信，而不寫入任何數據，排序數據只需要被切換到連續V存儲即可。
