PLC控制系統的設計都有哪些基本步驟

2019-07-20 00:02:45 合肥鴻昇自動化科技有限公司 閱讀

  在設計PLC應用系統時,第一步是設計PLC應用系統的功能,即根據被控對象的功能和工藝要求,定義系統必須做的工作和必要的條件。然后對PLC應用系統的功能進行了分析,即通過對系統功能的分析,提出了PLC控制系統的結構形式、控制信號的種類和數量、系統的規模和布局。最后,根據系統分析的結果,具體確定了PLC的模型和系統的具體配置。

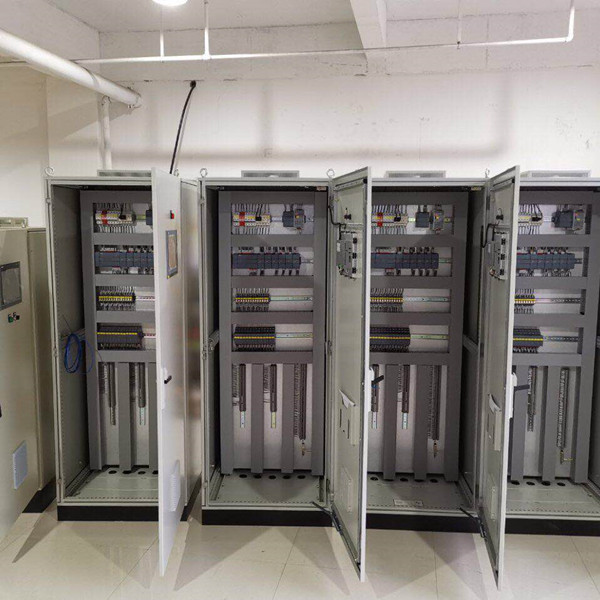

PLC控制系統

  PLC控制系統的設計都有哪些基本步驟


  1.熟悉被控對象,制定控制方案,分析被控對象的過程和工作特性,了解被控對象機、電、液的配合,確定被控對象對PLC的控制要求??刂葡到y(tǒng)。


  2.根據系統控制要求確定I\/O設備,確定用戶需要的輸入(如按鈕、行程開關、選擇開關等)和輸出設備(如接觸器、電磁閥、信號指示器等),從而確定PLC的I\/O點。


  3.PLC的選擇主要包括PLC型號、容量、I\/O模塊和電源的選擇。


  4.根據生產設備的需要分配PLC的I\/O地址,確定控制按鈕,選擇開關、接觸器、電磁閥、信號指示器等各種輸入輸出裝置的類型、規格和數量,列出比較根據所選PLC的類型,在輸入\/輸出設備和PLC的輸入和輸出終端之間的表上繪制P LC外部I\/O接線圖和編程。


  5.為PLC編程、控制柜(臺)等硬件設計及現場施工設計軟硬件。由于可同時進行程序和硬件設計,大大縮短了PLC控制系統的設計周期。對于繼電器系統,在進行結構設計之前,必須對所有電氣控制電路進行設計。


  6.在線調試是指通過模擬調試的程序的在線調試。開始時不帶輸出裝置(接觸器線圈、信號指示燈等負載)進行調試。利用編程器的監控功能,采用調試方法。各部分調試正常后,按實際負荷運行。如果不符合要求,將調整硬件和程序。通常只需要修改部分程序,全部調試完畢后,交付試運行。運行一段時間后,如果工作正常,程序不需要修改,則應將程序固化為EPROM,以防止程序丟失。


  7.收集技術文件,包括設計說明書、電氣安裝圖、電氣元件明細表、使用說明書等。
