PLC控制柜接線原理

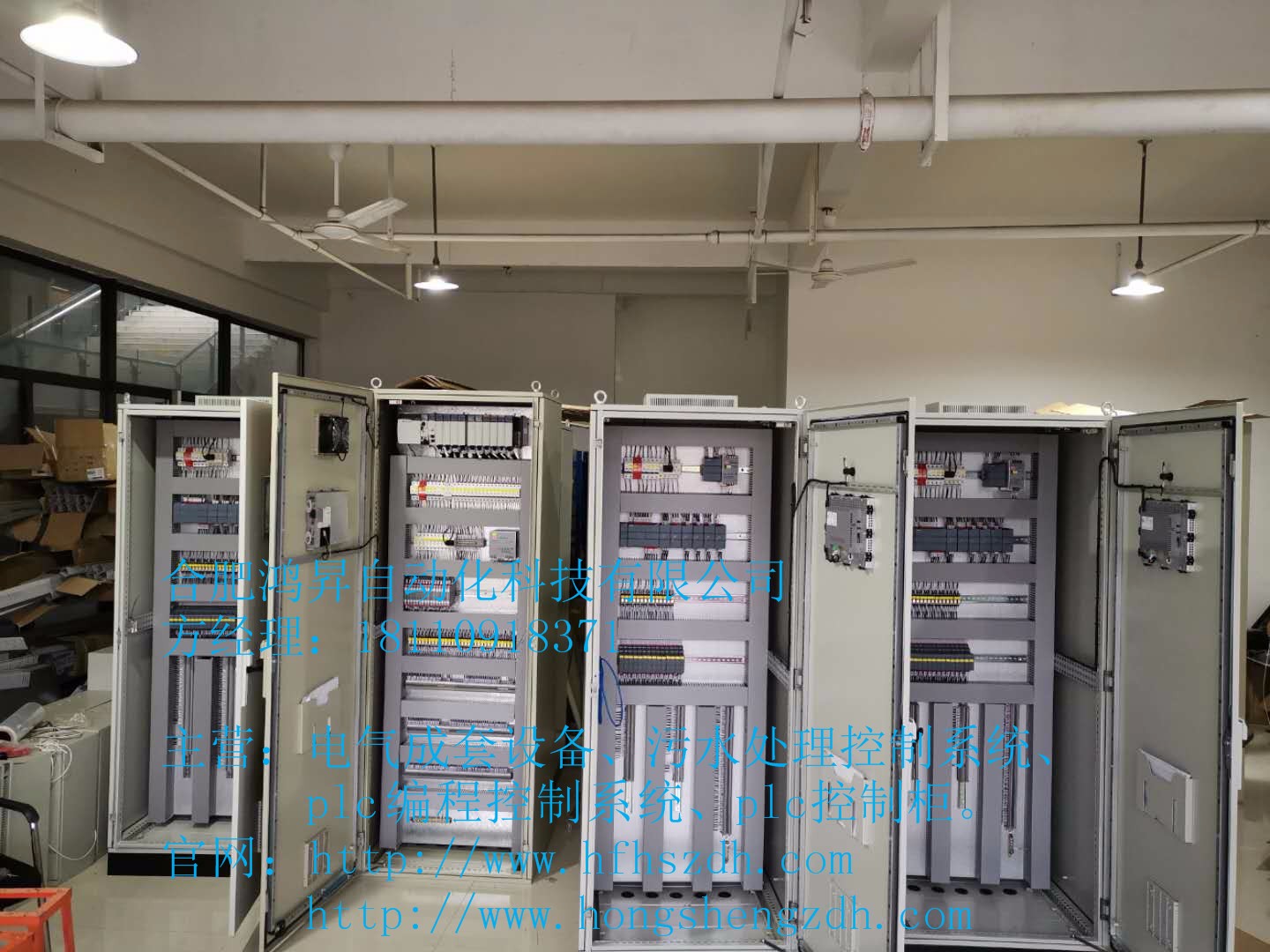

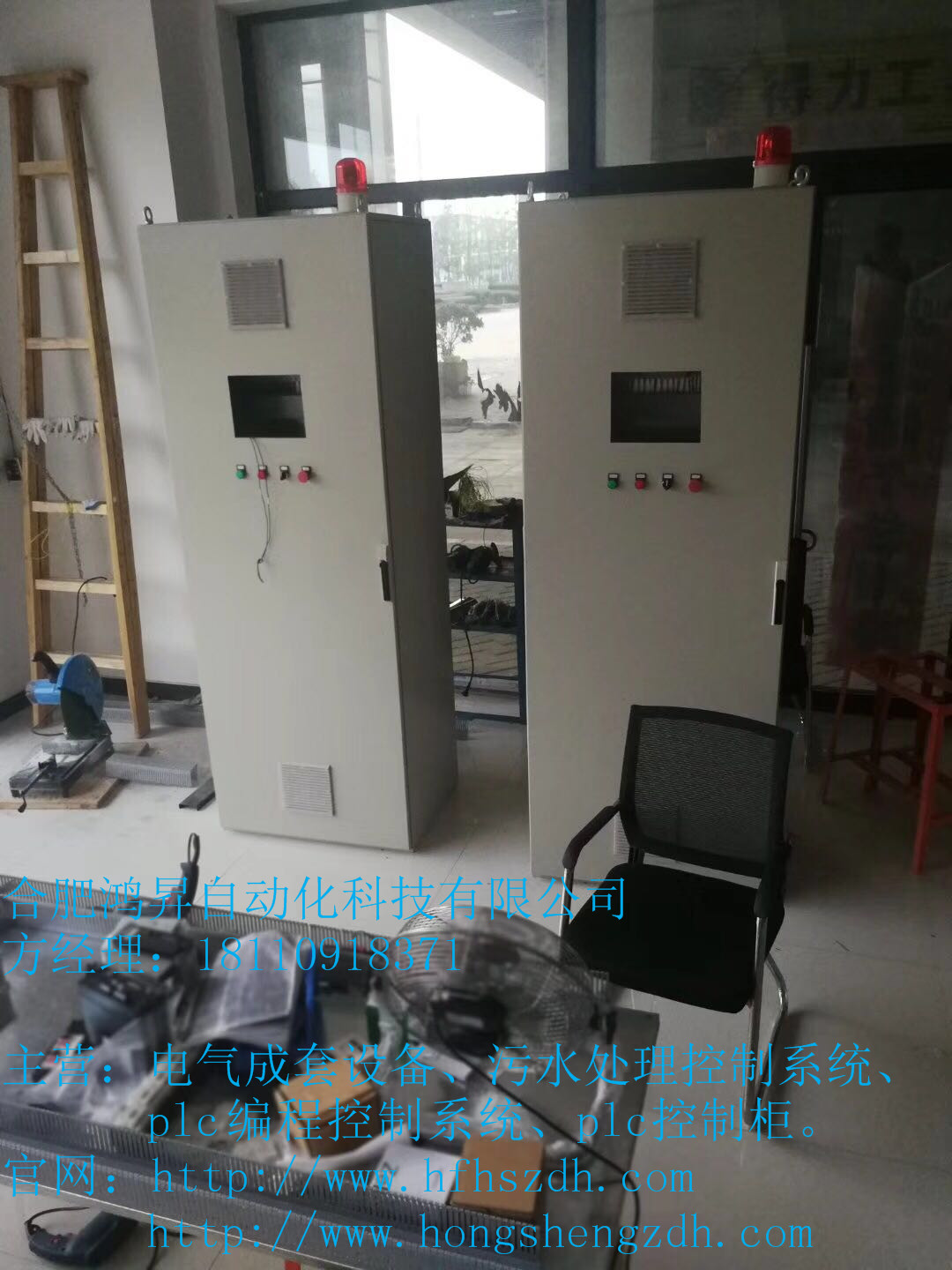

　　plc控制柜是指可編程控制柜，控制柜指成套的控制柜，可實現電機，開關的控制的電氣柜。PLC控制柜具有過載、短路、缺相保護等保護功能。

　　plc控制柜可完成設備自動化和過程自動化控制，實現完美的網絡功能，性能穩定、可擴展、抗干擾強等特點，是現代工業的核心和靈魂。可以根據用戶需求量身設計PLC控制柜、變頻柜等，滿足用戶要求，并可搭配人機界面觸摸屏，達到輕松操作的目的。設備更可與DCS總線上位機modbus、profibus等通訊協議的數據傳輸；工控機、以太網等實現的控制和監控?！　?/span>

  4.1穩壓電源布置

　　穩壓電源不需要經常維護，且是發熱器件，布置在柜內上部，便于散熱。接線少，線槽選用40mm寬即可，線槽深度要整柜考慮，與走線量大的線槽統一（線槽深度選擇下同）。穩壓電源邊緣與線槽之間的凈距是30mm左右。

　　1PLC及各單元布置

　　與CPU單元相鄰的單元，好是特殊單元和輸入單元等干擾產生少的單元。外部電路的電磁接觸器及繼電器類，其線圈及接點即干擾發生源，因此應與PLC分開配置。（大致在100mm以上）

　　此外模塊是PLC系統的主要部件，需經常進行調試維護，應安裝在方便操作的位置。安裝模塊時自左向右排布，便于擴展。信號線較多，通常選用80mm寬的線槽，機架上端與線槽的凈距在30mm左右，機架下端與線槽的凈距在80mm左右。

　　2 斷路器的布置

　　安裝高度以方便操作為宜，周圍不要有妨礙操作的器件。通常選用60mm寬的線槽，斷路器的上下邊緣與線槽的凈距在40mm左右。安裝時自左側開始排布，便于擴展。

　　3 繼電器、端子排的布置

　　繼電器和端子排一般布置在柜前下部或柜后，端子排優先采用縱向排列，內部線和外部線的線槽要盡量分開，如圖2所示。考慮到接線習慣（左手持線，右手拿工具），一般端子左側的線槽留給客戶，便于外部線接入，右側的線槽用于內部線管理。如果空間緊張，也可以兩列端子共用一個內部槽或共用一個外部槽，盡量不要內外部共用一個線槽（有串線情況除外），否則不便管理。線槽的寬度根據繼電器和端子的數量合理選擇，對于外部線，由于現場的進線一般含有備用芯、屏蔽層等，線徑較粗，外部走線槽要選的盡量大一。

　　4 交換機和光纖盒的布置

　　交換機和光纖盒一般布置在柜體下部，預留的走線空間，應充分考慮網線和光纖的打彎半徑，盡量大些，方便現場網線和光纖的接入。

　　5 plc控制柜柜內照明

　　柜內頂部裝照明燈，由門控開關控制。單面布置的裝1套，前后雙面布置的裝2套。開門時燈亮，關門時燈滅。

　　6 接地系統

　　1）接地母排

　　在PLC控制系統內，所有裝有plc控制柜的設備，均應設置PE保護接地母排和TE防干擾接地母排。PE保護接地母排用于連接機架、電源等設備的PE接地點，與柜體直接連接。TE防干擾接地母排與柜體絕緣安裝，用于外部信號電纜的屏蔽接地。

　　2）plc控制柜柜體接地

　　安裝元器件的安裝板等結構件與柜體框架要可靠固定，所用連接件要墊上爪型彈墊，從安裝板底部用黃綠導線引至PE排上。柜體旋轉部件的接地，應使用銅編織帶連接到柜體框架上。

　　3）機架的接地

　　機架上有專門用于連接PE的接地螺栓，將機架連接到PE母排上。連接PE母排導線的小截面為2mm2。

　　根據以上布置原則，結合原理圖和分柜清單，繪制柜內布置圖。無論是柜體、元器件還是線槽等輔料，都必須采用大外形尺寸，按照1∶1的比例進行繪制。布置圖繪制完成后，根據元器件的位置及安裝方式，進行安裝板的結構設計，安裝板的材質通常選用敷鋁鋅板，厚度在2.0mm～3.0mm。
