煉鋼轉爐plc控制系統簡介

2019-04-02 15:34:44 合肥鴻昇自動化科技有限公司 閱讀

  一、煉鋼轉爐plc控制系統簡介

  煉鋼轉爐自動化系統,按照控制過程可劃分為測控對象、設置環節、監測控制三部分:。其中監測控制系統以及設置環節主要服務于系統測控對象,在具體生產過程中,設置環節設置工藝參數以及生產順序,監測控制系統實現現場數據測量收集、生產設備的自動化控制、生產流程的自動化監視。

  二、煉鋼轉爐plc控制系統的設計狀況

  可編程序邏輯控制器,簡稱PLC,是一種廣泛應用于工業中的控制用電子計算程序。因具有編程簡單,使用方便、高性價比、技術成熟,適用范圍廣、可靠性高以及維修簡單等優勢,伴隨著鋼材生產自動化腳步的不斷前進,PLC也在其中得到了廣泛的應用。

  PLC自動控制系統主要應用于轉爐煉鋼中的位置控制以及速度控制環節,這兩個環節在實際生產中主要的要求為控制系統的可靠性與穩定性。與其他控制系統一樣,PLC由軟件與硬件兩部分所構成,在設計中,PLC 采用大量軟件系統取代繼電器的使用,在降低成本的同時,避免了繼電器接觸不良所造成的系統故障,增加了系統可靠性。此外,PLC在設計環節中增添了一部分抗干擾技術,具備強大的抗干擾能力,適用于強磁場環境,軟件與硬件兩方面的強化設計,使得整個PLC具有高度可靠性,恰好符合該系統的控制要求。


 ?。ㄒ唬?轉爐plc控制系統組成簡介

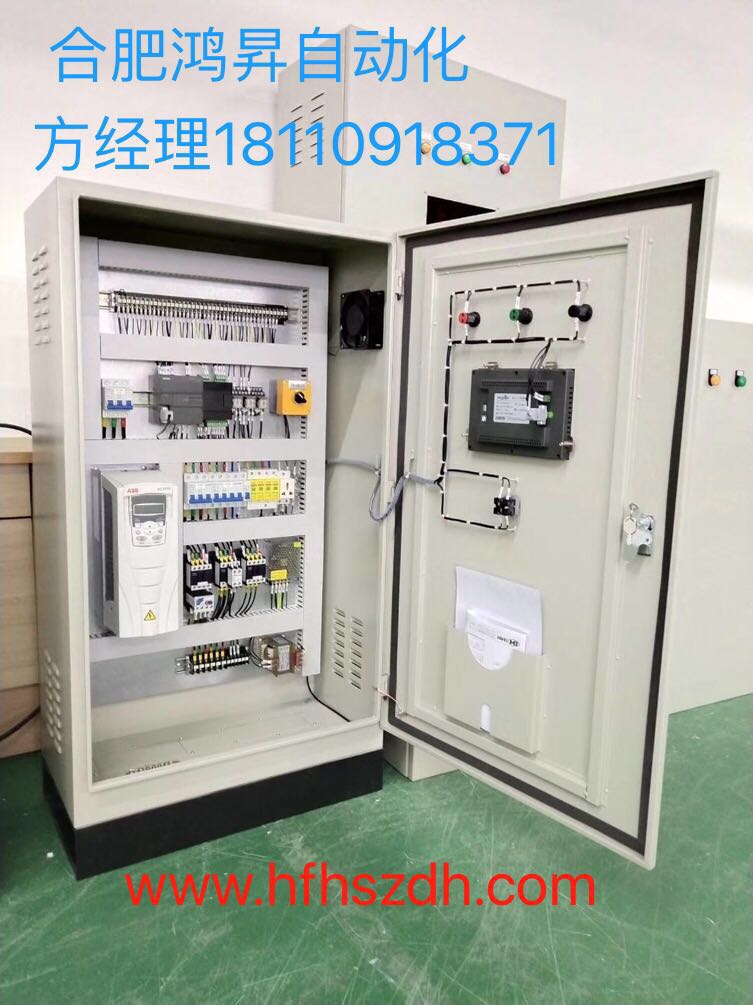

  PLC控制系統由工業控制計算機、變頻控制柜、S7-300 PLC 站、S7-400 PLC 站等組成。各操作系統之間采用工業以太網以及 Profibus 網實現溝通連接。

  在煉鋼轉爐的控制系統中,在煉鋼系統主控制室設置了兩個基于plc控制系統的控制站,負責監測轉爐傾動、控制散狀料系統和氧槍系統并且進行實時的數據監測。

  主控制室中設計使用兩臺上位機,完成對對應系統的實行實時監控。煉鋼系統主控制室中所使用的的兩個PLC控制站都采用S7-400系統,風機房主控制室 PLC控制站采用S7-300系統。為保險起見,在氧槍傳動控制系統中配置一用一備兩套矢量控制變頻器;對于轉爐傾動系統傳動控制裝置,配備了三用一備的四套矢量控制變頻器。整個控制系統中,由于PLC控制系統不能抵御高次諧波干擾,為避免其所產生的網絡干擾,在設計中選用了對稿次諧波屏蔽性極佳的屏蔽電纜。

  (二)plc控制系統控制內容及轉爐plc控制系統的設計考慮

  plc控制系統控制在轉爐煉鋼控制系統中,主要用來檢測、控制和聯鎖,其所參與管理的內容主要如下:

  轉爐系統:轉爐傾動位置檢測、轉爐傾動位置控制和轉爐傾動位置聯鎖,凈化轉爐煙氣;

  氧槍系統:氧槍系統檢測、氧槍系統控制和氧槍系統聯鎖;


    控制及聯鎖各類傳動設備;

  檢測、控制以及聯鎖鋼鐵冶煉所需原材料系統,檢測與記錄鋼鐵冶煉過程中系統所需要和產生的各種數據;

  檢測、控制以及聯鎖汽化冷卻系統;

  檢測、控制以及聯鎖煤氣回收系統。

  在煉鋼轉爐操作系統中,除PLC控制部分外,也應考慮傾動部分和氧槍部分的自動化操作。

  傾動部分:對于轉爐傾動操作,分三個地方進行,即爐前操作室、主操作室、爐后機側操作室,每個操作室設置指令開關,對于各個具體操作諸如快、慢、正反轉在爐子傾角位置顯示。

  氧槍部分:氧槍系統同樣選擇兩套設備一備一用,一部分作為備用,另一部分在工作中應用。在這一系統中,氧氣槍升降能夠通過交流電機進行驅動,當發生斷電的情況時,氣動馬達會通過人工操作提槍。由于采用交流電機驅動來完成氧槍的起升,所以當切斷電源時,采用氣動馬達手動操作完成提槍。操作站具備實時位置監控功能,能夠自動檢測氧槍的實際槍位,如果氧槍所處槍位不正,可以通過計算機進行調整,利用鍵盤式按鈕實現氧槍槍位控制。

  除此之外,對于冶煉過程中所有待吹點、氧槍變速點、氧氣開閉點以及吹煉點都可以人為操縱設計,以及隨時修正。儀控部分也可以自動完成在生產過程中對于各個生產流程所產生的工藝參數進行檢測,對于細微錯誤進行調節,出現超越閥域的數據時自動報警。
