PLC控制系統的學習重點有哪些
PLC控制系統的學習重點有哪些
西門子憑借其在PLC全線產品的優異表現,占據市場首位,三菱和歐姆龍則分別憑借其在OEM市場傳統優勢和高性價比產品以及在中國市場的渠道優勢,分列市場二、三位。羅克韋爾依靠其大型PLC市場的傳統優勢排在第四,Schneider位居第五。臺達也依靠其產品的經濟性,深挖OEM市場,以其一直以PLC和變頻器、HMI、伺服業務的互相配合的產品及解決方案式銷售特色,位居第五。

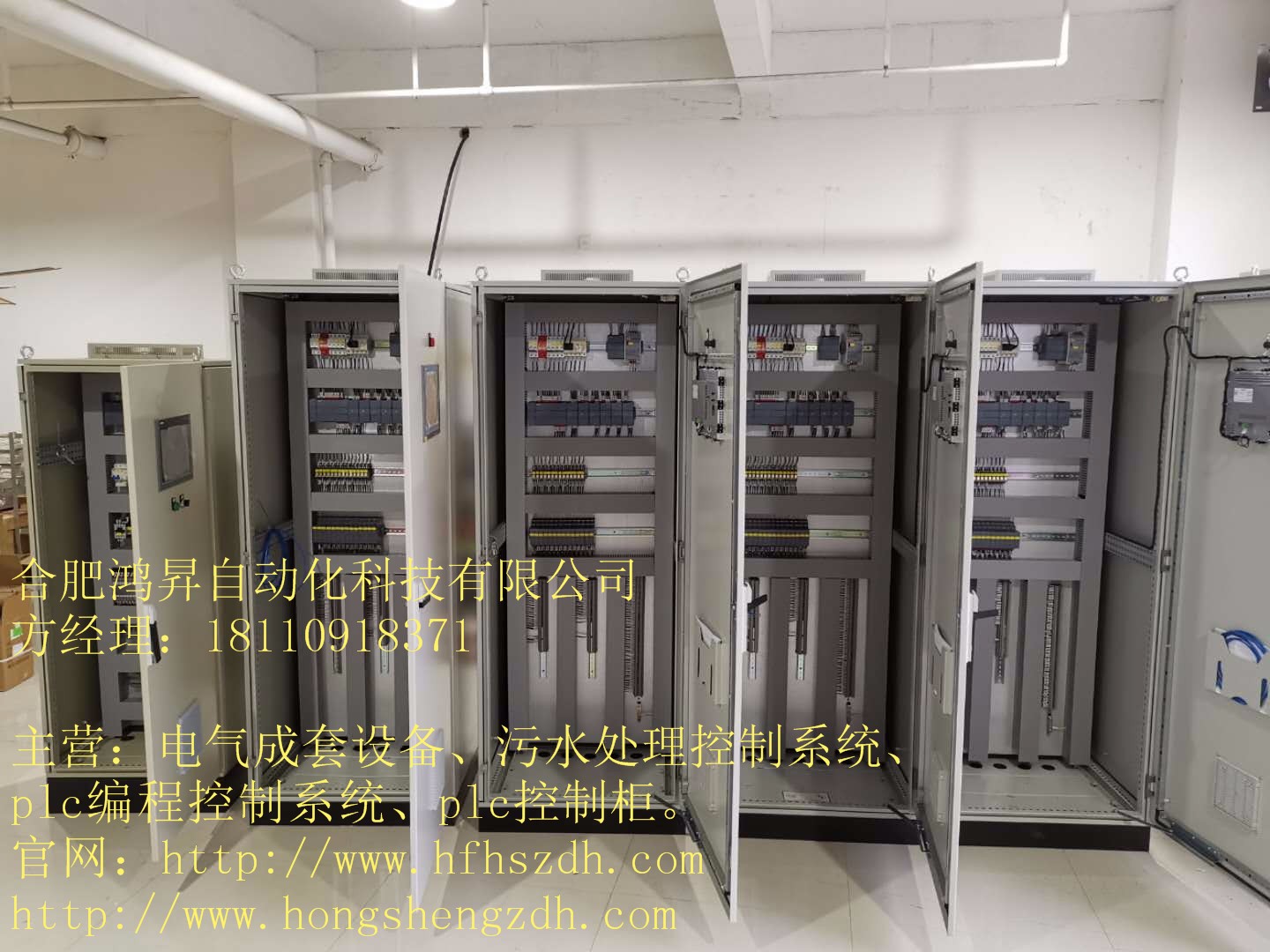

對于一個plc控制系統的設計,應熟知以下五點:
國內外市場的生產PLC的品牌眾多,西門子、三菱、歐姆龍、松下等都是國際上比較知名的品牌,而永宏、臺達、盟立等是國內品牌。面對如此多的品牌,我們應該如何選呢?
?、佟?strong>PLC控制系統及點數確定。先確定系統用PLC單機控制還是用PLC形成網絡控制,計算輸入、輸出(I/O)點數需要的點數,注意在選購PLC時,要在實際需要點數的基礎上預留10%的余量。
?、凇〈_定負載類型。不同的負載選用不同的輸出方式對系統的穩定運行是很重要的,所以應根據PLC輸出端所帶負載是直流型還是交流型,是大電流還是小電流,以及PLC輸出點動作的頻率等,從而確定輸出端采用繼電器輸出還是晶體管輸出,或是晶閘管輸出。
?、邸〈鎯?chǔ)容量與指令的執行速度是PLC選型的重要指標,一般存儲量越大、速度越快的PLC價格就越高。
?、堋?quot;COM"點的選擇。當負載的種類多且電流大時,采用一個"COM"點帶1-2個輸出點的產品,當負載種類少數量多時,采用一個"COM"點帶4-8個輸出點產品。
⑤ 注意產品的兼容性。不同廠家開發出來的軟件不一定能夠與所有PLC完全兼容,所以選型時要注意這點。
?、蕖LC上DC24V電源的使用?;綪LC的產品上都是會有DC24V電源的,但是由于其容量較?。ㄒ话銥閹装俸涟惨詢?nèi)),所以在使用過程中,要注意防過載或是短路的現象。如果輸入回路有DC24V供電的接近開關、光電開關等,若PLC上的DC24V電源容量不夠,要從外部提供DC24V電源;但該電源的"一"端不要與PLC的DC24V電源的"一"以及"COM"端相連,不然會影響PLC的正常運行。

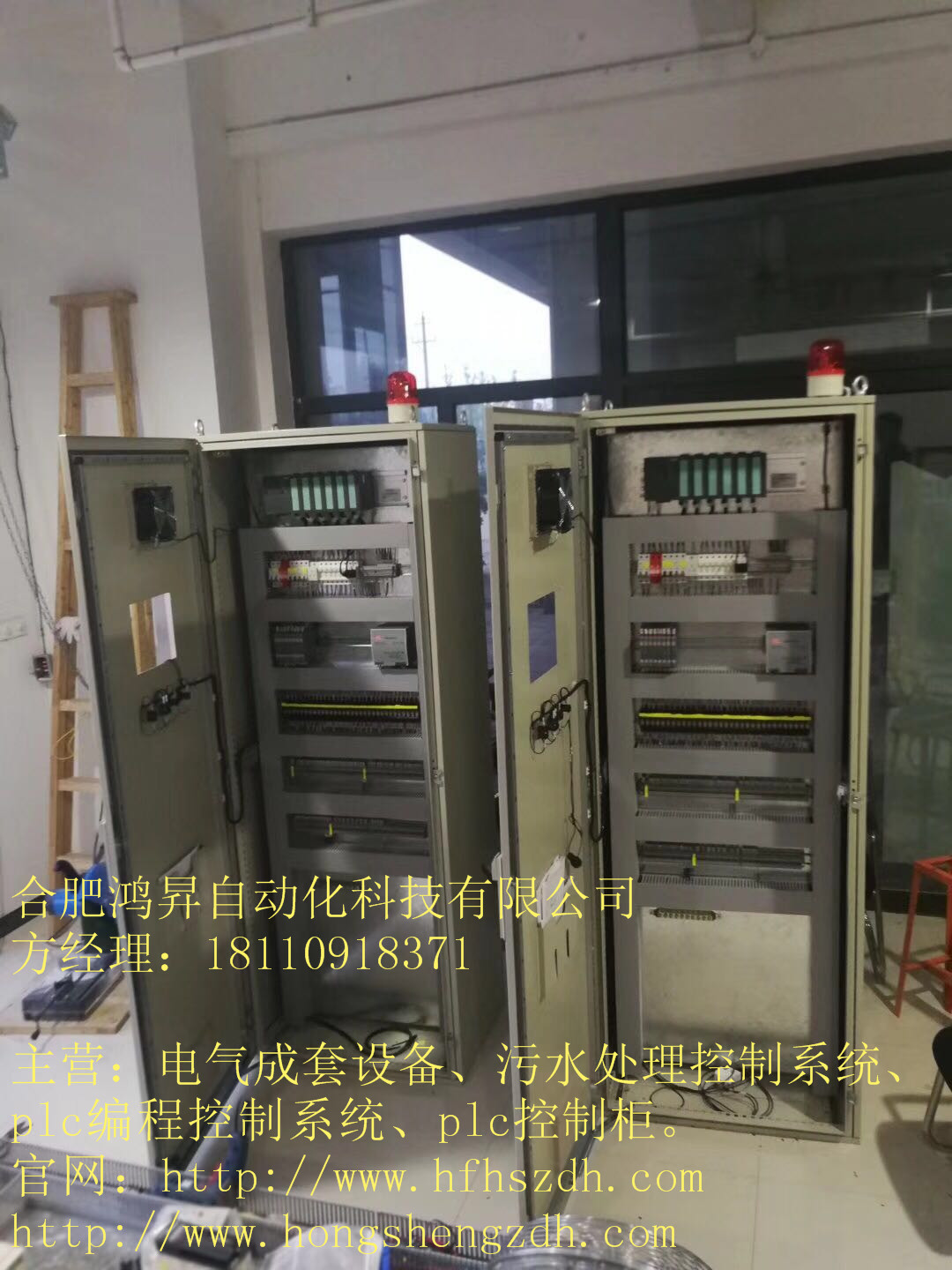

?、佟‰娫椿芈贰LC供電一般為交流240V(也有DC24V),適應電源范圍較寬,但為了抗干擾,應加裝電源凈化元件(如電源濾波器、1:1隔離變壓器等)
?、凇【幊唐鞯倪x購。PLC三種編程方式:1)一般的手持式編程器,只能用廠家規定的語句表中的語句編程。易于現場調試并且體積小成本低,但它的效率低適應機種類型少,比較適用于系統容量小、用量少的系統中。2)圖形編程器編程,采用圖形方式編程,方便直觀,一般電氣人員短期就可以應用自如,但編程器價格比較貴。3)用IBM及其兼容個人計算機+PLC軟件包編程,這種方式是效率最高的一種方式,也是最常用的一種方式,但大部分軟件包價格昂貴。
?、邸?輸入的靈敏度。各廠商對PLC的輸入電壓和電流都有規定,當輸入元件的輸入電流大于PLC的最大輸入電流或有漏電流時,就會有誤動作,降低靈敏度。所以應適用適用弱電流輸入并對漏電流采取防護措施,并且選用輸入為供漏型輸入的PLC。
?、堋?對感性負載處理。在輸入、輸出端接感性負載時,要在負載兩端并聯一個沖擊抑制器或二極管,二極管的陰極與電壓㈩極側連接。
?、荨?外部互鎖與接地。利用PLC控制電機正反轉等正、反動作時,為避免PC的異常動作引起事故及機械損壞,應在外部組成一個連鎖回路。
接地:GR端子是大地接地端子。用防止感應電的專用接地線(截面積2mm2以上的電線)采用第三種接地方式(接地電阻100Ω以下)。
LG是噪音濾波器中性端子,若因噪音大而產生誤動作,或?yàn)榱朔乐闺姄?,把LG與GR短接,采用第三種接地方式。接地線的長度在20m以內為宜。
接地線與其它設備共用或與建筑物的金屬結構連接會適得其反,受到惡劣影響。
?、蕖LC外部驅動電路。對于PLC輸出不能直接帶動負載的情況下,必須在外部采用驅動電路,可以用固態繼電器或晶閘管電路驅動,同時應采用保護電路和浪涌吸收電路。
一般小的系統(如80點以內的系統),一般不需要擴展。
系統較大時就要擴展。不同的產品對系統總點數及擴展模塊數量都有限制的,當擴展仍不能滿足需要時,可采用網絡結構。同時,有的產品個別指令不支持?jǐn)U展模塊,因此,在進行軟件編程時要注意。當采用溫度等模擬模塊時,各廠家也有一些規定,請參閱相關技術手冊。
當用PLC進行網絡設計時,其難度比PLC單機控制大得多,首先應選用自己比較熟悉的機型,對其基本指令和功能指令有較深入的了解,并且指令的執行速度和用戶程序存儲容量也應仔細了解。否則不能適應實時要求,造成系統崩潰。另外對通信接口,通信協議、數據傳送速度等也要考慮。
最后還要向PLC的廠家尋求網絡設計和軟件支持及詳細技術資料,至于選用幾層工作站,依照系統大小而定。
