電氣成套設備的性能詳解

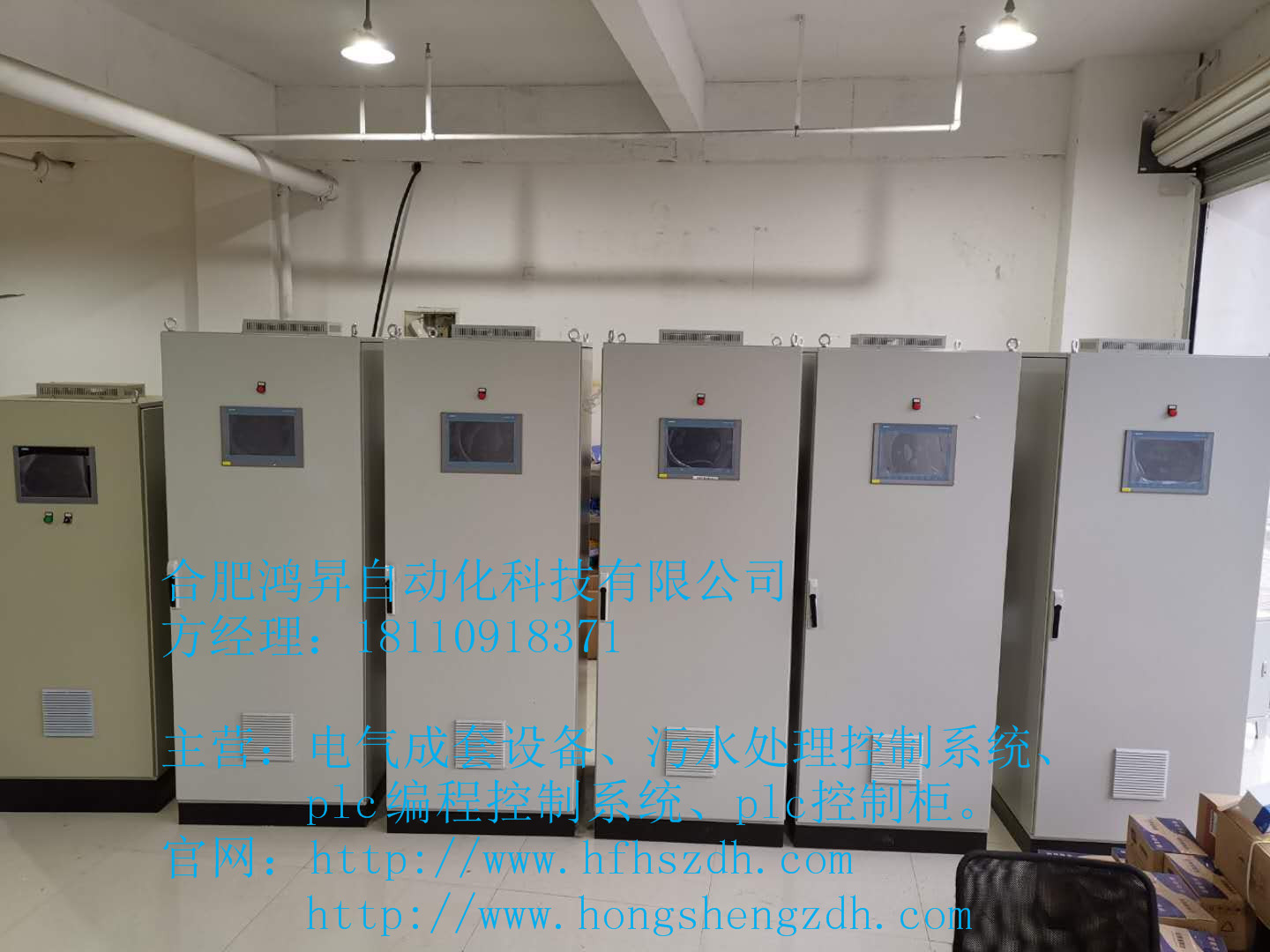

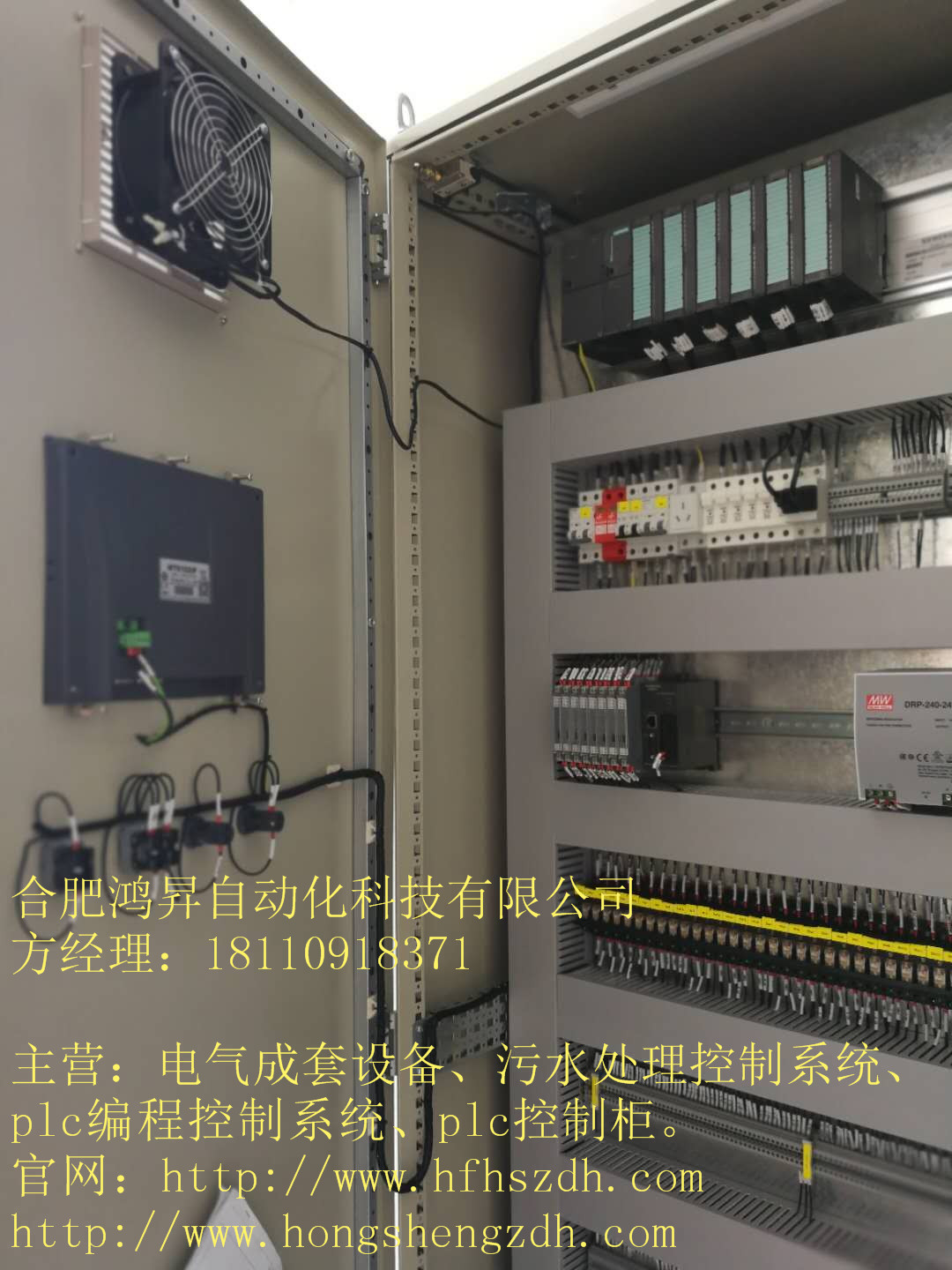

 電氣成套設備的性能詳解:

  成套設備是由以下電氣性能確定的:

  1 額定電壓

  電氣成套設備的額定電壓按該設備各電路的下述額定電壓確定。

  1.1 額定工作電壓(Ue)(成套設備一條電路的)

  成套設備中某一條電路的額定工作電壓是指和該電路中的額定電流共同決定設備使用條件的電壓值。

  對于多相電路,系指相間電壓。

  注:控制電路額定電壓的標準值由電器元件的有關標準確定。

  成套設備的制造商應對保證主電路和輔助電路正常運行的電壓極限值作出規定。在任何情況下,這些電壓極限值必須保證在正常負載條件下,電氣元件控制電路端的電壓要保持在相關的國家標準中規定的極限值內。

  1.2額定沖擊耐受電壓(Uimp)(成套設備中一條電路的)

  在規定的試驗條件下,電氣成套設備的電路能夠承受的規定波形和極性的脈沖電壓峰值,而且電間隙值參照此電壓值確定。

  成套設備中一條電路的額定沖擊耐受電壓應等于或高于成套設備所在系統中出現的瞬態過電壓規

  定值。

  1.3 額定短時耐受電流(Icw)(成套設備中一條電路的)

  成套設備中一條電路的額定短時耐受電流是指由制造廠給出的,該電路在相關規定的試驗條件下能安全承載的短時耐受電流方均根值。除非制造商另外規定,該時間為1s[GB/T 2900.18--1992]

  對于交流,此電流值是交流分量的方均根值,并假設可能出現的最高峰值不超過方均根值的n倍,系數n在7.5.3中給出。

  注1: 如果時間小于1s,應規定額定短時耐受電流及時間,例如20kA,0.2s。

  注2: 當試驗在額定工作電壓下進行時,額定短時耐受電流可以是預期電流,當試驗在較低電壓下進行時,它可以是實際電流。如果試驗在最大額定工作電壓下進行,此額定值則與本標準中確定的額定預期短路電流相同。


  3 定絕緣電壓(Ui)(成套設備中一條電路的)

  電氣成套設備一條電路的額定絕緣電壓(Ui)――介電試驗電壓和爬電距離都參照此電壓值確定。

  成套設備任何一條電路的是最大額定工作電壓不允許超過其額定絕緣電壓。成套設備任一電路的工作電壓,即使在暫時,也不得超過其額定絕緣電壓的110%.

  注:對于IT系統的單相電路(見IEC 60364-3)建議額定絕緣電壓應至少等于電源的相間電壓。

  2 額定電流(In)(成套設備中一條電路的)

  電氣成套設備中的某一電路的額定電流由制造廠根據其內裝電氣設備的額定值及其布置和應用情況來確定。

  注:由于確定額定電流的因素很復雜,因此不能給出標準值。

  4 額定峰值耐受電流(Ipk)(成套設備中一條電路的)

  電氣成套設備中一條電路的額定峰值耐受電流是指在8.2.3規定的試驗條件下,制造廠規定此電路能夠圓滿地承受的峰值電流。[GB/T 2900.18--1992]

  5 額定熔斷短路電流(Icf)(成套設備中一條電路的)

  成套設備中一條電路的額定熔斷短路電流是指當短路保護器件是熔斷器時,此電路的額定限制短路電流。[GB/T 2900.18--1992]

  6 定限制短路電流(Icc)(成套設備中一條電路的)

  成套設備中一條電路的額定限制短路電流是指在相關規定的試驗條件下,用制造廠規定的短路保護器件進行保護的電路在保護裝置動作的時間內能夠圓滿承受的預期短路電流值。

  關于短路保護器件的詳細規定應由制造廠給出。

  注1: 對于交流而言,額定限制短路電流是交流分量的方均根值。

  注2: 短路保護器件既可以作為成套設備的組成部分,也可以作為獨立的單元。

  7 額定頻率

  電氣成套設備的額定頻率是指設備標明的與其工作條件有關的頻率值。

  如果成套設備的電路選用了不同的頻率值并依此而設計,則應給出各條電路的額定頻率值。

  注:頻率值應限制在內裝電器元件相應的國家標準中所定的范圍以內。如果成套設備的制造廠沒有其他規定,

  允許限制在額定頻率的98%~102%范圍內。


  8 額定分散系數

  電氣成套設備中或成套設備一個部分中(例如一個柜架單元或框架單元)有若干主電路,在任一時刻所有主電路通過的電流大值的總和與該成套設備或該成套設備的選定部分的所有主電路額定電流總和

  的比值,即為額定分散系數。

  如果制造廠給出了額定分散系數,此系數將用于按照8.2.1進行的溫升試驗中。

  注:在沒有實際電流資料的情況下,可采用表1常用數據:

  表1 額定分散系數值
