工業廢水(工業的不叫污水)和生活污水主要污染物包括且不限于以下:
1、COD(化學需氧量)和BOD(生物需氧量):消耗水體氧氣導致水中生物缺氧死亡。前者是利用化學氧化方式測定,后者利用微生物培養消耗的水中溶解氧測定,一般按5天計。
2、總氮和氨氮、總磷:導致水體富營養化,使水生植物和藻類大量生長,消耗水體中氧氣。
3、Ph值:這個都懂哈。
4、SS(懸浮物):導致水體渾濁和泥沙含量大。
5、色度:讓水變顏色。
以上幾種污染物指標是污水處理最關注的,但根據處理的目標和不同種類污水會有不同增加或側重。
污水處理主要是利用的是物理(過濾、沉淀)、化學(化學反應)和生物(生物吃掉)方法來使水里的污染物反應消除。為方便理解,本文不展開關于專業方面的術語。
某污水處理廠鳥瞰效果圖(水解酸化+SBR工藝)
生活污水相對成分固定,確定大致規模和進水水質后,就可以用一定的套路搞定,只是根據當?shù)鼐唧w情況、投資要求進行調整和優化。但是如果嚴格來說,生化污水設計施工前仍然需要工藝計算、數字建模和實驗。
工業廢水由于產生源千差萬別(如造紙廢水、酒精廢水、印染廢水)、生產工藝不同(比如說,同樣是印染企業,上世紀建設的生產線和現在建設的生產線生產工藝就完全不一樣)和所在地環境、管理水平等因素,基本上一個工廠的污水(即便是兩個同樣生產同種產品的工廠,只要所在地不同)就是一個新的技術研發和建設,所以沒有固定模式,只能通過數字建模、小型實驗、中型實驗等確定。工業廢水就不多說,有興趣的朋友可以看下《室外排水手冊》的工業污水分冊。里面有個大概的講述。下圖是白酒廢水和印染廢水的一種處理流程原理圖。
下面就常規的生活污水處理控制系統流程給大家介紹一下:
人類生活產生的生活污水通過管網收集到建筑物附近地下的化糞池,這里進行初步沉淀和消解。糞便、衛生紙之類的在這里一邊由于自身密度沉淀到化糞池底部,一邊通過好氧細菌、厭氧細菌和兼氧細菌(要不要氧氣都能生存)進行分解(就是吃掉)變成小顆粒和水溶性物質。所以,化糞池用一段時間(一般是半年到一年)就需要清濤沉渣,即便是再高端的小區化糞池都要(清掏時候那個那個味道...)化糞池工作原理圖如下:
化糞池工作原理圖
通過化糞池的污水由市政管網收集,最終到達全地區最低位置-生活污水處理廠。
污水處理廠流程原理圖
生活污水首先通過的是格柵,一般有粗細兩道。粗格柵在10-30毫米的間隙,細格柵在3毫米的間隙左右。污水中漂浮物和懸浮物在通過這里時被攔截,被螺旋輸送機或皮帶輸送機運輸至堆渣點,外運垃圾填埋場填埋。經過粗細格柵過濾后(有的在粗格柵后細格柵前)的污水為了降低后續系統復雜度和節能,一般都要通過泵站提升到全污水廠最高點,然后依靠重力流經后續的處理設施。
格柵(污水從機器下方渠道流過,耙齒根據前后水位差或者按一定頻率開啟清撈水中浮渣)
細格柵和旋流沉砂池(污水經粗格柵后提升,這里也就是污水廠最高點)
如果所在城市有工業廢水混入市政管網(國內一般或多或少都有混入),生活污水處理廠就需要水解酸化池進行進一步分解處理。這種水池主要就是形成厭氧環境,讓厭氧細菌把污水中的大分子鏈打斷,順便吃掉一些,同時,使污水中的泥沙等無機物沉淀一部分。一般這里會有硫化氫、甲烷等氣體產生,味道很不好。
水解酸化池內部構造(白色羽毛狀為填料,加掛后增強處理效果)
水解酸化池封蓋后的觀察孔情況(圓球狀物體也是一種填料,具體用不用填料或者用哪種需要根據實際情況確定)
水解酸化池外觀
經過水解酸化處理后的污水進入到生化處理段,這里就是生活污水處理廠的核心部分。
根據水流推進方式和構造不同,生化段有不同的形式,如氧化溝、A2O、SBR等。
奧貝爾氧化溝生化段
A2O生化段,采用懸掛鏈曝氣器
類SBR工藝生化段
這種構筑物很大,一般總?cè)莘e和處理廠的日處理規模相當。比如,一個生活污水處理廠的處理規模是10萬噸/天,那么這個廠的生化段構筑物大概會有8萬立方米左右的容積。生活污水在這里通過水池中的微生物作用(厭氧、兼氧和好氧細菌)進行生物化學反應。污水在構筑物內部和外部利用泵送系統進行部分循環,鼓風機從外部吹進氧氣對池中進行充氧,污水中的有機物被池子中的細菌吃掉,污水中的氨氮、磷被轉化為氮?dú)夂土姿猁}等物質。這個構筑物如果運行正常,水面是有淡淡的紅褐色,還能聞到雷雨過后那種泥土的清香。下面是幾種形式的生化池。
通過生化段后,這時候污水基本就被處理干凈了。生化反應后的污水進入沉淀池(一般叫二沉池),通過重力作用使水中的顆粒物、細菌團和細菌尸體(老死的,實際看到的就是絮狀膠體)沉淀下來變成污泥,脫水處理后外運至垃圾填埋場填埋,沉淀池的上清液通過翻水堰溢流,進入消毒設備(一般是進行紫外線照射)消毒后,達標外排,即生活污水一級B排放標準。
幅流式二沉池
紫外線消毒渠
沿海地區由于工業較發達,導致水體污染較重,排放指標要求更高,后續還要設置更精細的過濾設備或構筑物,和格柵原理類似,把更小的顆粒物去除,讓水更清澈。目前內陸尤其是水源地如四川、青海等省也啟動了這類改造工作,使排放水體達到更高標準,即生活污水一級A排放標準。

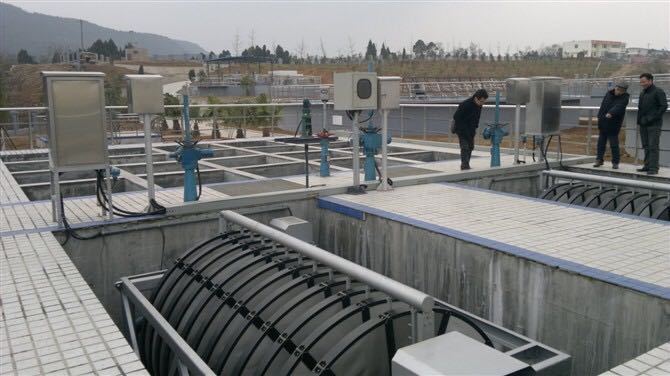

二沉池后的進一步過濾設備-纖維轉盤濾池,處理后達到一級A標
另一種過濾構筑物-D型濾池
這里補充一點,并不是污水處理后,出水清澈就是干凈了,相當一部分污染物是無色的,能否處理好還是要看各項指標。另外,由于紫外線的穿透性很差,如果出水懸浮物不達標,就會讓紫外線無法完全穿透水體,導致消毒不徹底。所以您要是去游泳,建議離排放口遠點。污水廠處理后污水效果如下圖。
